alexcom
Медвед-шатун
 Предупреждений : 2
|
|
Shpr0te
сложного то вобщем-то нет, но вот характерный дымок говорит что не всё так просто  |
|
 |
|
 |
Isc
Гуру
 |
|
из даташита.
(1) Tc = Ta, 62.5W ( qj-c = 2 °C/W )
тепловое сопротивление кристалл - корпус 2 градуса на ватт.
т.е с идеальным радиатором при 25 градусах среды микруха не сгорит при рассеиваемой на ней мощности 62,5 ватт.
(либо 37,5 ватт при 75 градусах среды.)
(2) 20.83W ( qf = 4.0 °C/W )
With a 100cm2 X 3mm Al heat sink (black colour coated)
черненый радиатор 100 квадратных см толщиной 3 мм из аллюминия
позволит рассеивать 20 ватт. при 25 градусах среды.
or a 200cm X 2mm Al heat sink (not lacquered)
или столько же ватт при 200 квадратных см толщиной 2 мм.
не черненый - обычный аллюминий.
(3) 15.63W ( qf = 6.0 °C/W )
With a 100cm X 2mm Al heat sink (not lacquered)
сам догадайся -)
(4) 3.0W at Ta = 25°C ( qj-a = 42°C/W )
Without heat sink 2 Power
а вообще без радиатора 3 ватта. при 25 градусах |
|
| |
|
|
Isc
Гуру
|
|
| Shpr0te писал(а): |
| и, кстати, подал я не 5в, а 5,22в. ето плохо? |
это монопенисуально -) |
|
| |
|
|
Isc
Гуру
|
|
| JASJAS писал(а): |
Сорри, 50 кОм, конечно.
Кстати, все-таки st-by ON это включение микросхемы или включение режима st-by? Нипанятна.. |
включение режима стенд бай. я так думаю. |
|
| |
|
|
JASJAS
Гуру
 |
|
А помнится, в этой серии немало простых усилителей было. Она еще продаётся?

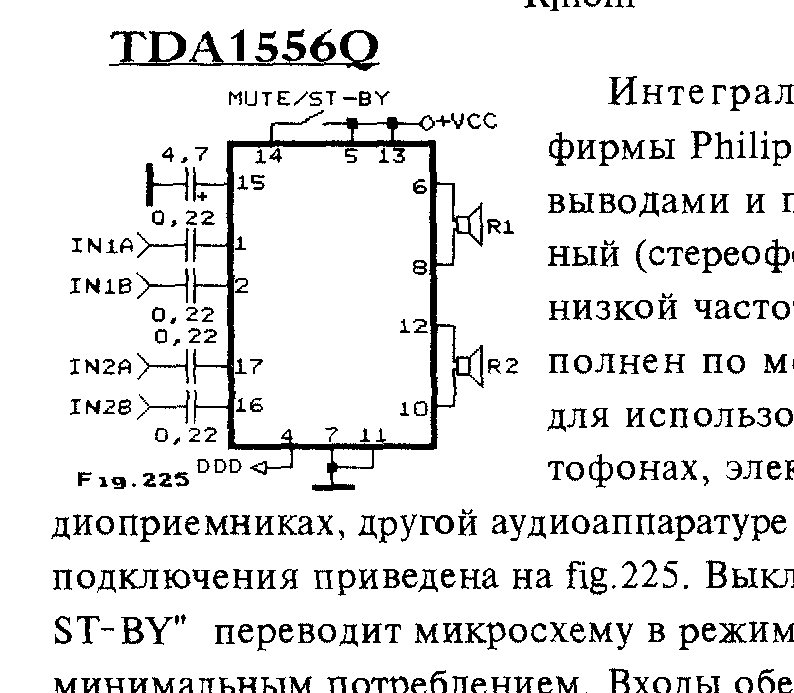

стр.481 в твоей книгеПоследний раз редактировалось: JASJAS (Вс 29-03-09 : 23-43), всего редактировалось 1 раз |
|
| |
|
|
Isc
Гуру
|
|
| alexcom писал(а): |
я не говорю классически собрать детекторный приёмник, тот же усилок но на TDA2030 чтоли... |
2030 сложнее гораздо -) |
|
| |
|
|
Isc
Гуру
|
|
| |
|
|
alexcom
Медвед-шатун
Предупреждений : 2
|
|
| Isc писал(а): |
| 2030 сложнее гораздо |
зато дешевле  |
|
| |
|
|
Shpr0te
Гуру
 |
|
это, кстати, дымка не было
Да, я тупой, но что ето значит? |
|
| |
|
|
Isc
Гуру
|
|
| Shpr0te писал(а): |
это, кстати, дымка не было
Да, я тупой, но что ето значит? |
если дыма не было - есть шанс что термозащита сработала и выключила твою микруху (если она не сдохла по другой причине)
да всмысле однох.йственно -)
что 5 что 5,2. - в этом случае +/- 20% не играет абсолютно никакой роли..

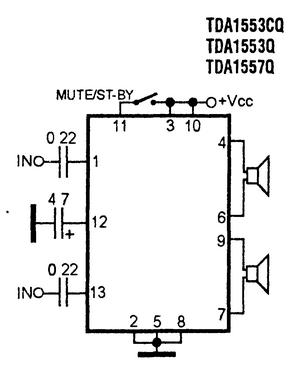

будешь продолжать посмотри на 1557 - дешевле и то же самое - проще некуда ! |
|
| |
|
|
Shpr0te
Гуру
|
|
мне кажется сдохла она не от перегрева, а все таки от тех 5в, видно не туда я их подал...
вот, так лучше  Последний раз редактировалось: Shpr0te (Пн 30-03-09 : 00-00), всего редактировалось 3 раз(а) |
|
| |
|
|
Isc
Гуру
|
|
ну вот извини - что то сегодня не телепатируется, магнитные бури наверное....
тебе там должно быть виднее -) |
|
| |
|
|
JASJAS
Гуру
|
|
Да уж,проще уж некуда..
 |
|
| |
|
|
Isc
Гуру
|
|
| гы - офтопик - но на форуме часы не перевели -) |
|
| |
|
|
Shpr0te
Гуру
|
|
| ладно, в общем раз никто не может сказать, придется правда пробовать на чем нибудь подешевле... |
|
| |
|
|
Isc
Гуру
|
|
правильно заданный вопрос содержит в себе большую часть ответа.
будут конкретные вопросы - задавай.
D.I.Y. ! |
|
| |
|
|
Iskander.nsk
Гуру
 |
|
Isc
Вверху страницы ссылка на летнее время. |
|
| |
|
|
Isc
Гуру
|
|
| ааа шайтана.... вручную... |
|
| |
|
|
JASJAS
Гуру
|
|
| Shpr0te писал(а): |
| ладно, в общем раз никто не может сказать |
"-Доктор, у меня что-то болит!
-Ну так примите что-нибудь!"© |
|
| |
|
|
Iskander.nsk
Гуру
|
|
| Shpr0te писал(а): |
| ладно, в общем раз никто не может сказать |
Если бы ты выложил свою схемку с напряжениями на точках, мол не работает, то, думаю, многие здесь смогли разобраться в чём проблема (не я, подзабыл всё основательно). Только напряжения тоже уметь мерять надо. Совет: почитай в журнале "Радио" статьи для начинающих, поможет серьёзно, сам начинал с них и "Юного техника". |
|
| |
|
|
|
