 Автор |
Сообщение |
Chaos
Гуру
 Предупреждений : 5
|
|
ВСЕ давно реализовано всем можно управлять с компа
токо ты иди кпи ето в магазине
соко ты отдаш
а самому сделать копейки стоит |
|
 |
|
 |
Chaos
Гуру
Предупреждений : 5
|
|
Вот если бы у тебя был хитро-умный контроллер, который еще и мог к компу цепляться, для настройки, это было бы интересно
оно так и делается
цепляется через прошивник к компу узб портом
а то что все давно сделано так то оно так
так ты поди купи)))
цена за которую собрать можно отличается нулями!!! |
|
| |
|
|
ALaGaR
Гуру
 Предупреждений : 1
|
|
| |
|
|
Chaos
Гуру
Предупреждений : 5
|
|
тем кто писал что все давно есть!
и по поводу того что (незя с компа управлять)
все можно я же управляю))) |
|
| |
|
|
ALaGaR
Гуру
Предупреждений : 1
|
|
| |
|
|
Chaos
Гуру
Предупреждений : 5
|
|
| |
|
|
Chaos
Гуру
Предупреждений : 5
|
|
| |
|
|
Mvd
Эксперт
|
|
И что делает этот девайс?
Это диплом инженера? |
|
| |
|
|
Isc
Гуру
|
|
гляжу на первую схему
1. диод защиты от переполюсовки - так не делают.
его надо анодом к -, катодом к +5В а питание через предохранитель .
так как сейчас на нем будет всегда падать мощность P=Iпотр.*Uдиода.
можно шоттки поставить - но не нужно. делать надо как я выше написал.
2.
3. конденсатора по питанию 100мкф. электролита - недостаточно.
непосредственно на выводах питания меги надо керамический 0,1 или 0,47мкф обязательно! что то типа к10-17б или аналог. импорт.
4.базовые резисторами ключей - слишком мелкие. (ток черезмерно большой)
причем между базой- эмиттером вообще достаточно килоом 10 поставить.
у меги макс ток порта 20 ма. причем суммарно по всем выводам не более 200.
(у VT3 150 ом а у остальных 180 - с чего ему такая честь то ? впрочем см. выше.)
5. нарисуй цепь сброса - или вывод отключен ?
6. разъем внутрисхемного програмирования ?
7. не +220В а ~220В !Последний раз редактировалось: Isc (Вс 7-06-09 : 23-22), всего редактировалось 2 раз(а) |
|
| |
|
|
Isc
Гуру
|
|
| по пункту 2 - отбой - у тебя они только входы.... |
|
| |
|
|
sog
Гуру
 |
|
1. Ну упадет 0,7 в , ну и что. Предохранитель в таких устройствах - анахронизм (как и этот диод)
7. Вредина
Кондер надо выше на линию поднять, нескольких точек не хватает, первый транзистор помечен не верно.
Да, а зачем здесь MCU ? |
|
| |
|
|
Chaos
Гуру
Предупреждений : 5
|
|
у vt3 ето я просматрел по схеме
1 про диод я хз врод правильно(п1)
3 какой именно маркировки надо ккондер?
4 ток 20ма 15 ом расчитано(почему расчитаное мало?)
5 хз че ето
6 про то через что я програмировал?
если да то там есть разъем(на рисунке обозначен питанием)
подключается прогрраматор(сделаный мной) |
|
| |
|
|
Mvd
Эксперт
|
|
Isc
А мне по дипломному проекту консультацию дадите?  |
|
| |
|
|
Isc
Гуру
|
|
>1 про диод я хз врод правильно(п1)
правильно. формально.
>3 какой именно маркировки надо ккондер?
отчечественный к10-17б
либо "маленький желтенький китайский с диэлектриком X7R" -)))
в каталогах его обзывают "аналог к10-17б"
>4 ток 20ма 15 ом расчитано(почему расчитаное мало?)
у тебя питание 4,3В. минус Uбэ 0,7в итого ток вывода меги
3,6/150ом = 24мА
>5 хз че ето
>6 про то через что я програмировал?
>если да то там есть разъем(на рисунке обозначен питанием)
>подключается прогрраматор(сделаный мной)
на схеме его нету - Avreal ? |
|
| |
|
|
Isc
Гуру
|
|
| Mvd писал(а): |
Isc
А мне по дипломному проекту консультацию дадите? |
консультация громко сказано -)
спрашивай - если знаю, то чем смогу... |
|
| |
|
|
Chaos
Гуру
Предупреждений : 5
|
|
Isc
ты походу резисторы перепутал
на 15 ом стоят последовательно со светодиодами
питаие у мея 5 в
на светодиоде примерно 2.25в на резисторе 1.25 при 15 омах
при токе 20ма
а на входе если через предоххранители ето дорого выйдет(если чато путать будут)
а так как мощьность во вх цепи мала и так сойдет))) |
|
| |
|
|
Mvd
Эксперт
|
|
Isc

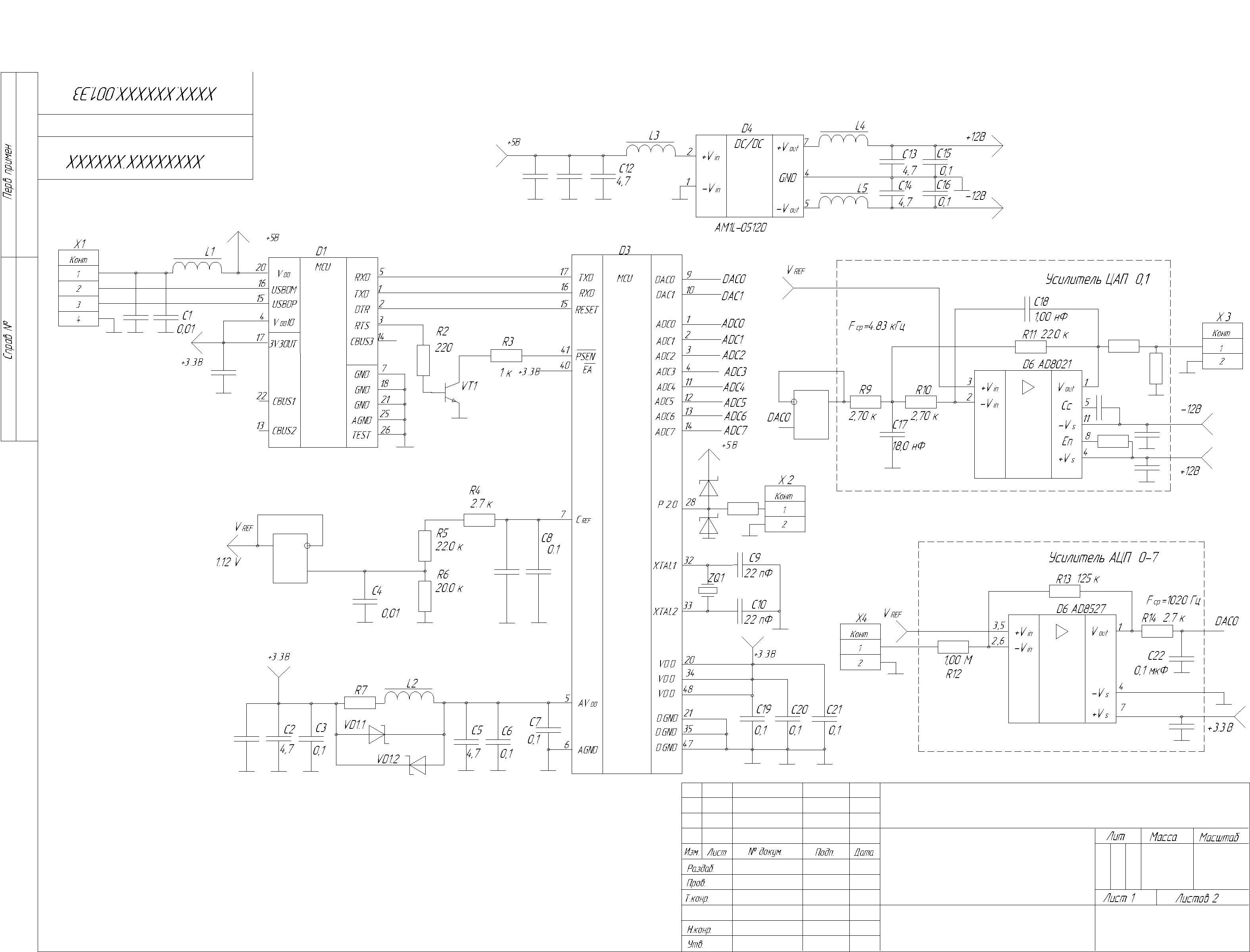

http://www.adslclub.ru/upload/img/2009-06/2009-08-06_00-25-06_34085.jpg
В общем это система сбора информации на базе ADuC 842 с FT232R. В системе будет 8 аналоговых входов, с диапазоном -10 до +10В
и входным сопротивление 1МОм, соответственно и 2 аналоговых выхода с диапазоном тоже от -10В до 10В и 12 (или 16, ещё не решил) цифровых линий ввода-вывода (пока что представлен только в X2), а также будет
сделаны выводы для SPI, I2C и MicroLAN. Измерения ведутся только на постоянном токе. Софтово на стороне компьютера будут сделаны модули на LabView.Прошу только мельком глянуть схемку и высказать мнение по схемотехнике и замечания по ГОСТам.  |
|
| |
|
|
Isc
Гуру
|
|
| |
|
|
Dimanist
Эксперт
 |
|
| Ale3000 писал(а): |
А светодиод с падением 1.5V при номинальном токе скорее всего ты нигде не найдешь.
Может быть для твоего диплома это неважно, но для реальной подсветки очень важно выбрать светодиод с правильной яркостью. У тебя выключатель прозрачный и внутри него светодиод или как-то по другому? |
Судя по всему речь идет про стандартный советский индикаторный светодиод АЛххх, в детстве у меня их гора была и как раз на 1.5В |
|
| |
|
|
Isc
Гуру
|
|
| Mvd писал(а): |
Isc
В общем это система сбора информации на базе ADuC 842 с FT232R.
.....
Прошу только мельком глянуть схемку и высказать мнение по схемотехнике и замечания по ГОСТам. |
на принципиальной схеме обязательно все элементы пронумеровать
сверху вниз/слева направо
БЕЗ номиналов, номиналы в перечне элементов ПЭ3
VD11 VD12 - зачем ?
С4 подключен к ОУ повторителю ?
так обозначают цифровой элемент. надо так же как D6 (кстати их у тебя 2 штуки с названием D6)
Выход усилителя АЦП помечен как DAC0
>- и ->
обозначают разъемы.
на схеме так шины питания нарисованы.
это по оформлению.
я вообще раздолбайски отношусь к соблюдению гостов. так что наверняка просмотрел много чего.
это просто сразу бросилось в глаза.
погляжу еще .
и по схемотехнике тоже. |
|
| |
|
|
|
