Сам я не электронщик, но возникла ситуация, когда необходимо
устройство для разрыва электроцепи 220В через определенное время - 30 минут
По инету нашел, что для этого можно использовать таймер 555 и схемы вроде бы там пишут простые, но т.к. я с радиоэлектроникой никак, то реализовать эти схемы не могу, может кто найдется за умеренные деньги сделать или хотя бы консультировать, а делать буду я сам.
схему нашел типа такой
 |
|
 |
|
 |
Shub-Niggurath
Geek
 Предупреждений : 4
|
|
| |
|
|
icemind
Гуру
Предупреждений : 2
|
|
видел такие, но здесь нужно дешевле и немного другое,
задача чтобы не было никаких настроек времени,
а просто
1) включается потребитель 220В и начинает работать таймер
2) через 30мин включается пищалка
3) через 1 мин после начала работы пищалки, если таймер не сброшен (кнопкой) - сеть рубится и потребитель принудительно выключается |
|
| |
|
|
zmeeed
Эксперт
 |
|
| |
|
|
icemind
Гуру
Предупреждений : 2
|
|
| |
|
|
woddy
Гуру
 Предупреждений : 1
|
|
| Стабильность какая нужна? По 555 серии на такой интервал я бы не стал делать. Параметры будут дико плавать. Проще всего ИМХО генератор + счетчик делитель. Но это 3-5 корпусов микросхем надо. зато понятно и собирается легко на макетке (при наличии навыков аккуратной пайки) |
|
| |
|
|
VictorNsk
Гуру
 |
|
| icemind писал(а): |
| видел такие, но здесь нужно дешевле |
Дешевле 500 руб, может сделать только очень неординарный человек. |
|
| |
|
|
icemind
Гуру
Предупреждений : 2
|
|
| woddy писал(а): |
| Стабильность какая нужна? По 555 серии на такой интервал я бы не стал делать. Параметры будут дико плавать. |
По параметрам я думаю +/-1-2минуты не критично,
А что значит 3-5 корпусов микросхем?
Сколько всего деталей будет? и какой общий ценник запчастей без работы? (все естественно приблизительно)
Чтобы просто прикинуть порядок цен |
|
| |
|
|
ATX555
Гуру
 |
|
| icemind писал(а): |
По параметрам я думаю +/-1-2минуты не критично,
А что значит 3-5 корпусов микросхем? |
Вуди прав!
Может в 1-2 мин. не уложиться, т.к. в вашей схеме времязада.щий - электролитический конденсатор, ёмкость которого плавает очень сильно от разных параметров (температура, приложенное напряжение, время последнего заряженного состояния и пр....)
В схеме на нескольких корпусах - задающий таймер с калиброванным кварцем во времязадающей цепи и кучка счётчиков-делителей до нужного значения.
Но можно на одном микроконтроллере, если есть спец или готовая схема с прошивкой (десятки-сотни рублей).
Типа такого
 |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
| icemind писал(а): |
Сколько всего деталей будет? и какой общий ценник запчастей без работы? |
если тебе интересен сам процесс, то цена деталей 0. этого хлама советских времен полно, могу отсыпать. я пока на помойку не отнес. Надо около 5-10 микросхем. выглядеть будет брутально, советские микросхемы рулят.
самое простое ИМХО, если хоть чуть чуть понимаешь в программировании - ардуина. цена вопроса 3-4 бакса + реле за 50-100 рублей из магазина + транзистор за 10 рублей + блок питания на 12 вольт + кнопка.
если не понимаешь в программировании, кидаешь клич тут. прошивка пишется за 10-15 минут под твою задачу. поставить на неё драйвера и прошить может кто угодно.
важный нюанс. если нагрузка мощная (чайник, нагреватель....) то потребуется силовое реле, которое стоит не дешево |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|

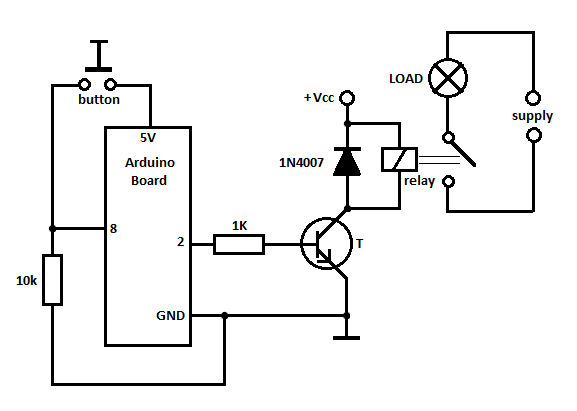

схема на ардуине будет простая как утюг
врятли проще найдешь |
|
| |
|
|
icemind
Гуру
Предупреждений : 2
|
|
| woddy писал(а): |
| если нагрузка мощная (чайник, нагреватель....) то потребуется силовое реле, которое стоит не дешево |
а весь ток должен идти через эту схему? нельзя ее сделать как-нибудь сбоку от основной цепи, а при срабатывании просто как-нибудь инициализировать разрыв основной цепи?
или реле как раз и будет разрывать основную цепь?
ардуин для меня, к сожалению - матерок  |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
реле которое включит(выключит) лампочку стоит 100 рублей. реле которое включит(выключит) два утюга стоит 1000рублей. само реле, без управляющей схемы. собственно реле основную цепь и разрывает.
про управляющую схему написал выше. думаю ардуину проще всего поставить. |
|
| |
|
|
ATX555
Гуру
|
|
| ATX555 писал(а): |
| Можно и симистор ампер на 10 прикрутить, тоже советский |
Написал и вспомнил, что совсем недавно собирали пару ящиков с терморегулировкой и вместо, чтоб собрать на копеечной рассыпухе термореле - взяли и купили пару готовых (две пары) на DIN-рейку к которым осталось только прикрутить нагреватель и вентилятор...
Хорошо жить стали, обленились, простые вещи проще купить готовыми, чем самим собрать  Последний раз редактировалось: ATX555 (Чт 3-09-15 : 20-32), всего редактировалось 1 раз |
|
| |
|
|
ATX555
Гуру
|
|
| woddy писал(а): |
| реле которое включит(выключит) два утюга стоит 1000рублей. |
Если всё-же не два утюга, то вот.  |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
10a это
1) утюг на пределе. детали надо брать с запасом
2) греться будет прилично. еще и вентилятор лепить? или радиатор побольше? |
|
| |
|
|
ATX555
Гуру
|
|
| ATX555 писал(а): |
| Можно и симистор ампер на 10 прикрутить, тоже советский |
Написал и вспомнил, что совсем недавно собирали пару ящиков с терморегулировкой и вместо, чтоб собрать на копеечной рассыпухе термореле - взяли и купили пару готовых (две пары) на DIN-рейку к которым осталось только прикрутить нагреватель и вентилятор...
Хорошо жить стали, обленились, простые вещи проще купить готовыми, чем самим собрать |
|
| |
|
|
ATX555
Гуру
|
|
| woddy писал(а): |
| реле которое включит(выключит) два утюга стоит 1000рублей. |
Можно и симистор ампер на 10 прикрутить, тоже советский - он недорого стоит,
а можно импортный с оптопарой на входе (твердотельное реле) - будет подороже, конечно. |
|
| |
|
|
ATX555
Гуру
|
|
Чё-то всё поперепуталось...  |
|
| |
|
|
ATX555
Гуру
|
|
| woddy писал(а): |
10a это
1) утюг на пределе. детали надо брать с запасом
2) греться будет прилично. еще и вентилятор лепить? или радиатор побольше? |
Если надо именно утюг - то на 16А,
а 10А надо на радиатор, конечно,
без него они только пару ампер вытянут.
Или вот готовое с выдержкой до 15 мин  |
|
| |
|
|
|
