GPON: Фотографии розеток, мест монтажа и т.п.

[pnik87]

Lorika_hi, спасибо.

P.S.: Дальнейшую дискуссию по отсутствию розеток и глючности ONT будем обсуждать здесь:
1) "GPON: Организационные вопросы" (общие вопросы по GePON/GPON, качество монтажа, проблемы со связью и т.п.) - topic50016
2) "GePON-оборудование: Элтекс и NTE-2, NTE-RG" (все вопросы об ONT новосибирского предприятия Eltex, их прошивки, подключение, настройка) - topic49495
3) "GPON-оборудование: ECI и ONT B-FOCuS O-4F" (все вопросы об ONT израильского предприятия ECI, их прошивки, подключение, настройка) - topic49432

Мы куда-то уже не в ту степь заехали.

[va]

Сегодня подключили. Когда сам смотрел эту тему - не мог прикинуть масштаб, поэтому выкладываю свои фотки с упором на это.

Оранжево-красная пыль - кирпичная крошка, столько образуется при установке оптической розетки. Убирается легко пылесосом и тряпкой, по крайней мере с плитки и обоев. С ковролина наверное сложнее
Провода почти все уже были (другой инет, антенна, разводка витухи по квартире).


Ширина оптической розетки примерно 9 см.


Толщина оптического кабеля в 2 раза меньше витой пары. Очень удивила гибкость, не думал что современная оптика такая мягкая. Легко можно спрятать в плинтус или кабель-канал.

[fredben]

Подключили.
Сделали нормально. Все аккуратно прикрепили на стенку.
Модем поставили NTE-RG-1402G



Спасибо Lorika_hi за содействие.

[Alexisid]

Вот что я обнаружил у нас на щитке в подъезде:

То ли монтажники забыли крышку гайкой прикрутить, то ли конкуренты шарились. Смущает желтое оптоволокно: торчит конец - может монтажники повредили, когда оголяли оптокабель слева.

Короче пришлось самому закрепить внутреннею крышку гайкой(своей, монтажники потеряли) и внешнюю ключем HEX5:


Розетку попросил оставить над входной дверью. Кабель от розетки до терминала NTE-RG-1402G в комплекте шел 5 метров. Заменил на 10 метровый более гибкий, купленный в Квесте за 210 р (сдвоенный - два патч-корда шли параллельно)
Вторая половина кабеля на рисунке (продам, если кому нужно: предложения в личку):

[Lx]

Господа! Требуйте установки оптической розетки, и не где-нибудь в самом дальнем углу, а прямо на месте входа ШОС в квартиру!
Ибо тот ШОС, который идёт от коробки, очень хрупкий и ломкий, и при прокладке его по квартире процентах в 70ти случаев рано или поздно вы его повредите. Жёлтенький ШОС попрочней, и более гибкий, его можно прокинуть по квартире особо не опасаясь за его здоровье.
Лучше повесить себе немного оборудования в коридоре, чем потом куковать с оборванным проводом.

[pnik87]

У нас, кстати, тоже монтажники забыли запереть коробку. Благо, у нас щитки на спецключи запираются, а ключ можно только в ТСЖ взять.

[Lx]

А коробка, бтв, закрывается простым шестигранным "Мебельным" ключом, так что, если очень хочется, то можете и сами закрыть, хотя реальной необходимости в этом нет, крышки и так неплохо держатся

[pnik87]

Lx, да уже закрыл.

[userkc]

просветите плиз, а телефон как работает?
у телефона ничего не меняется, та же лапша?

у модемов есть выход на телефонные розетки,
туда можно телефон подключить?

каково качество телефонной связи?

[nautilus_79]

[Lorika_hi]

[ZhekaPEL]

Может кому пригодится. Если надумали заменить оптический патч-корд, то необходим шнур sc/apc - sc/apc (sc - разновидность оптического разъема, apc - вид шлифовки волокна). Разъем SC - зеленого цвета. Тот, что выше, в посте Alexisid - sc/upc.

[millifolium]

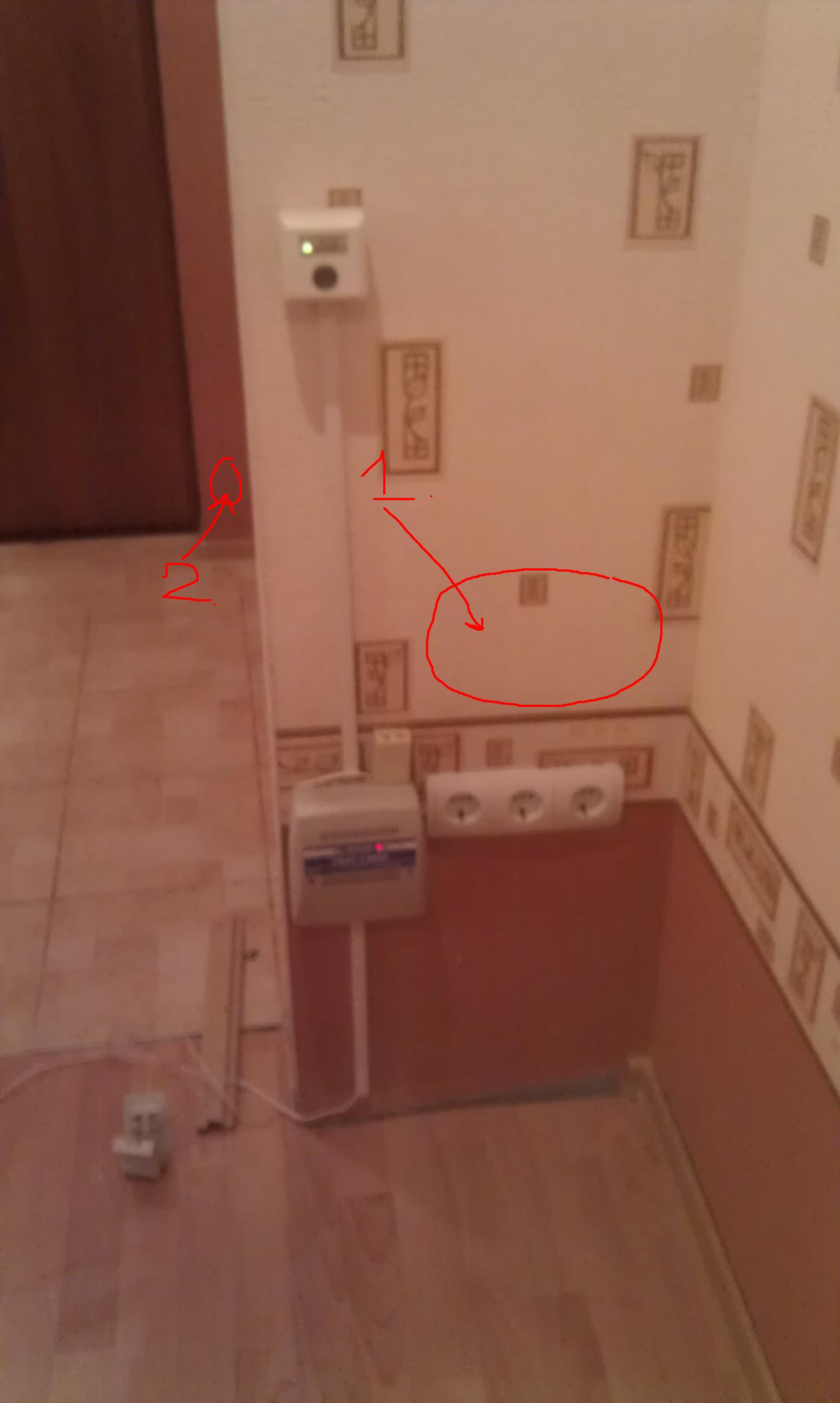

в соседней теме оставил пост по поводу подключения, теперь вопрос по подготовке места монтажа, после перепланировки квартиры коридор углубился на площадку, поэтому розетки там нет, вобщем в прежнем коридоре розетка выглядит так как на снимке...позиция 1) там где находится новая входная дверь отмечена позициями 2)...вопрос, инсталяторы не запротестуют тянуть лишние 2-3 метра оптики?
[/img]

[Lorika_hi]

до 5 метров от оптической розетки до терминала вообще не вопрос.
АШОС (абонентский шнур оптицеский соеденительный) как правило 5 метров .
Но я так понимаю что Вы снесли оптическую розетку? а вот это уже хуже, хотя ничего непоправимого нет. оставляйте заявку, говорите сразу и подробно о всех снесенных коммуникациях, чтоб правильно оформили заявку. Тут надо сварочник везти.

[atmor]

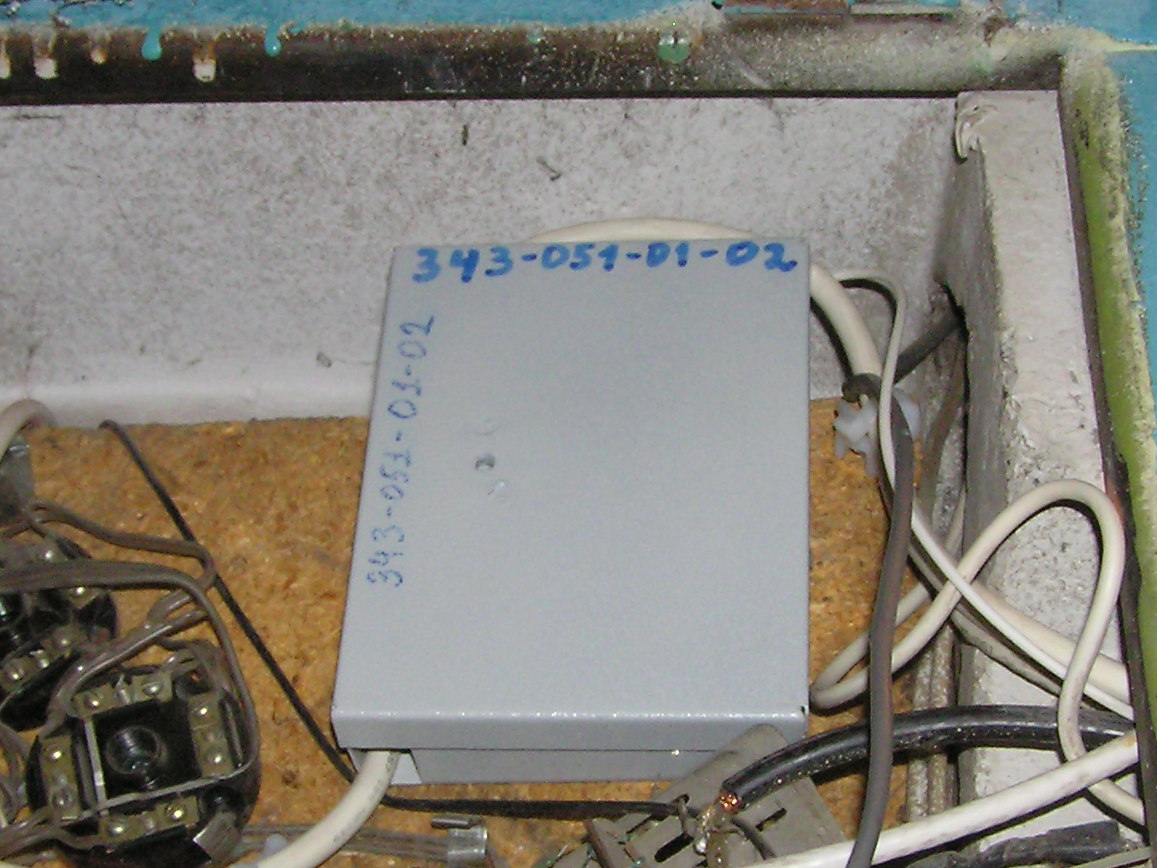

В г.Боготол нарисовались чудо коробки в подъездах

[xak-TM]

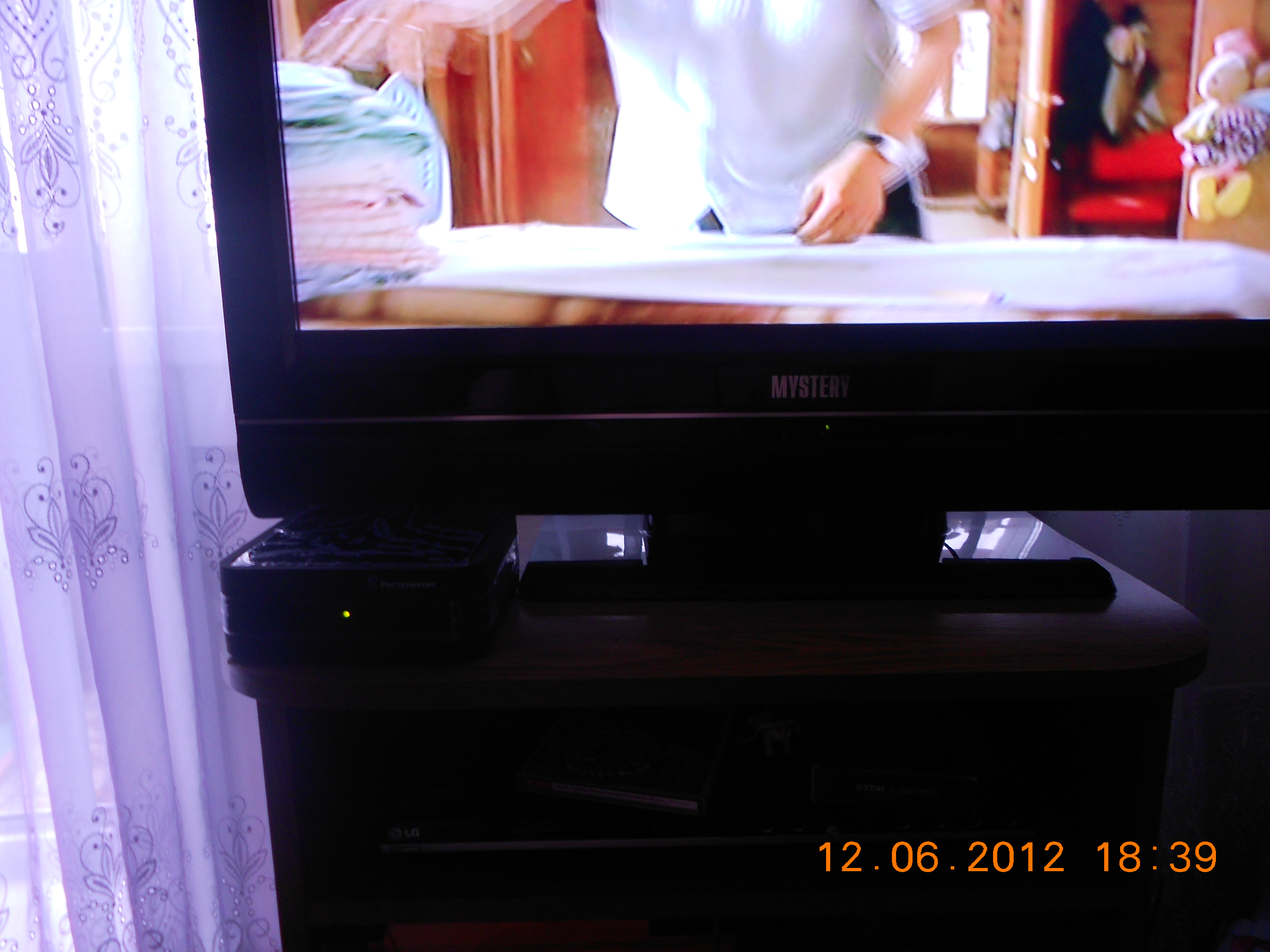

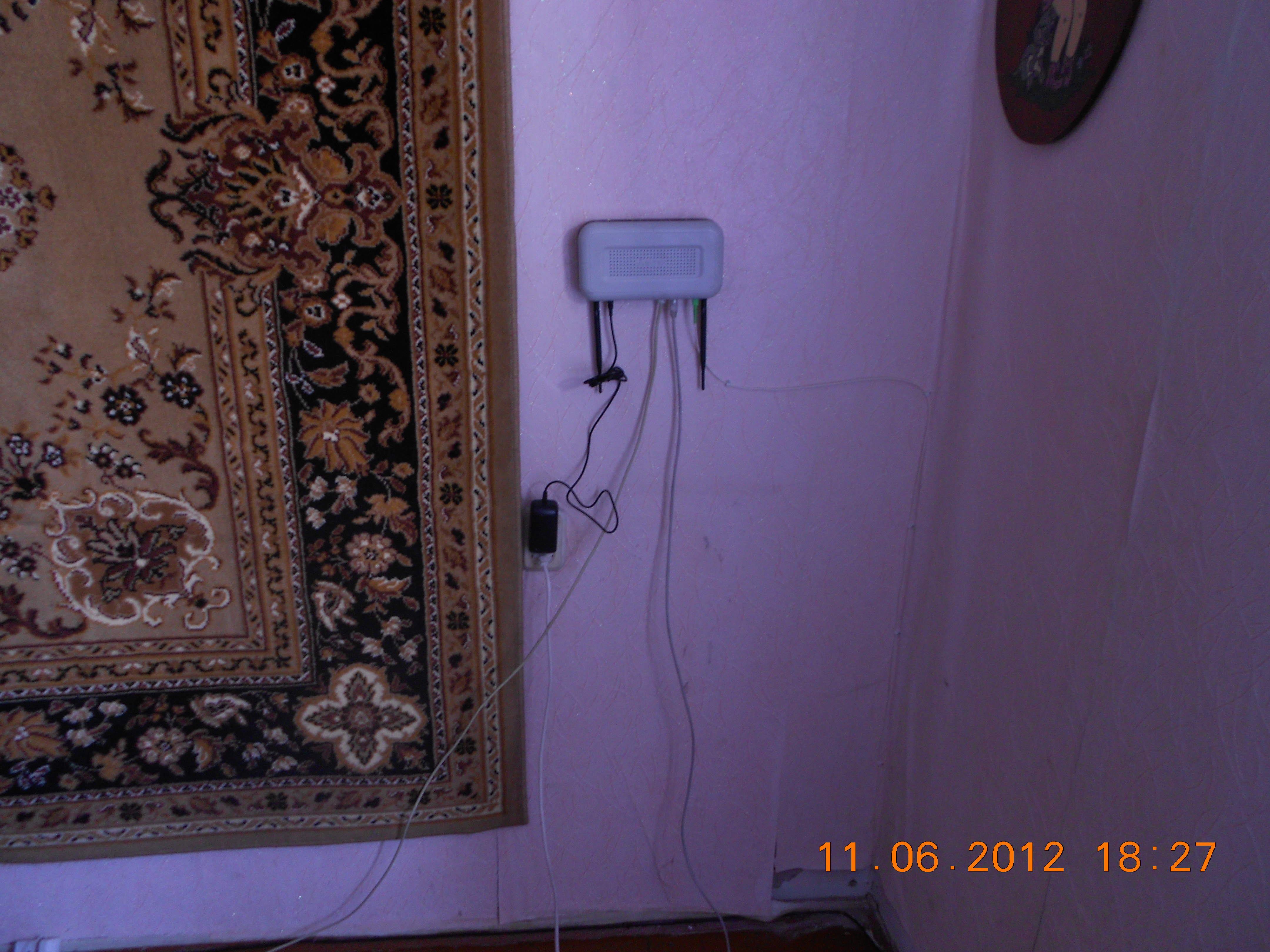

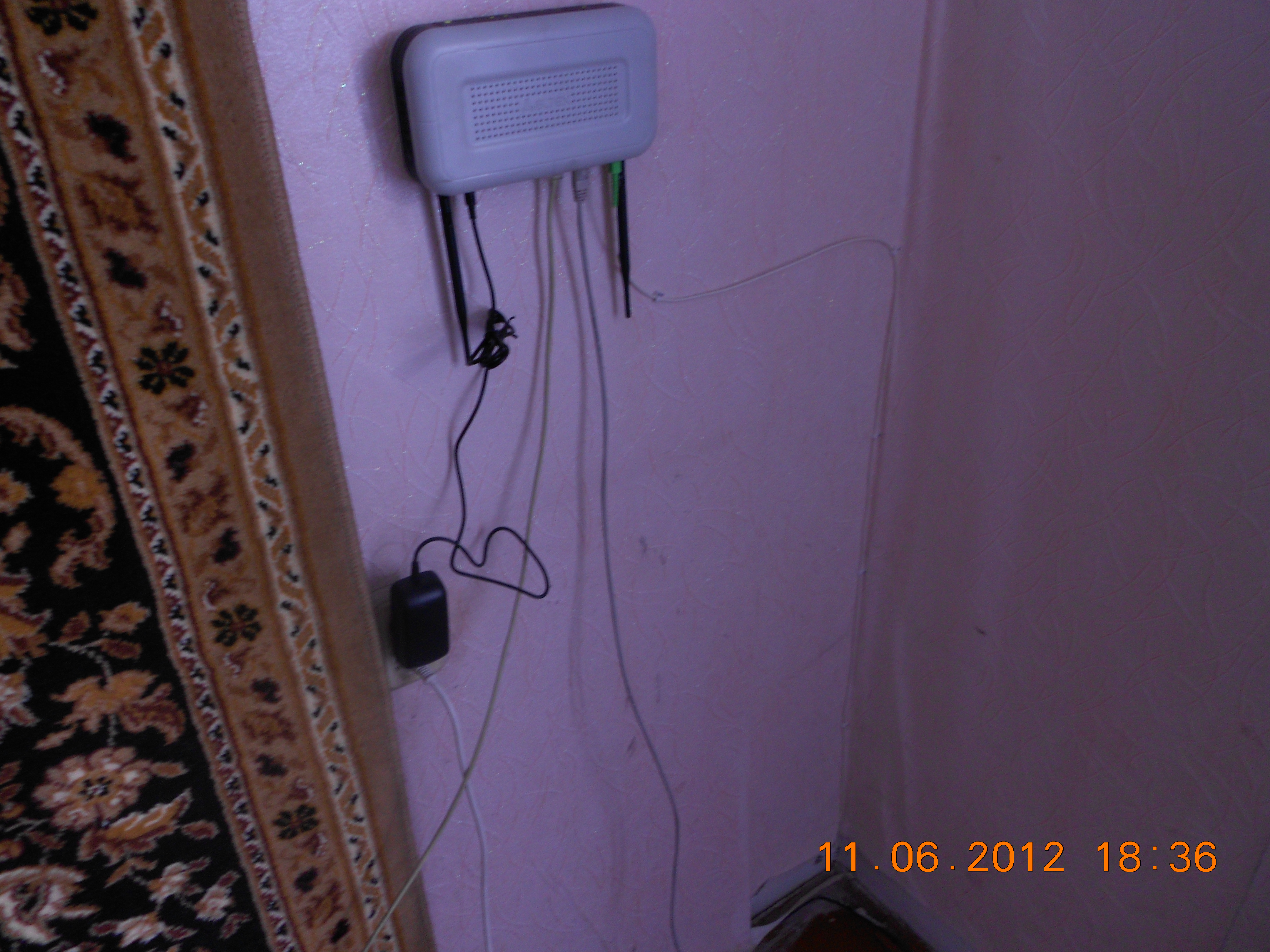

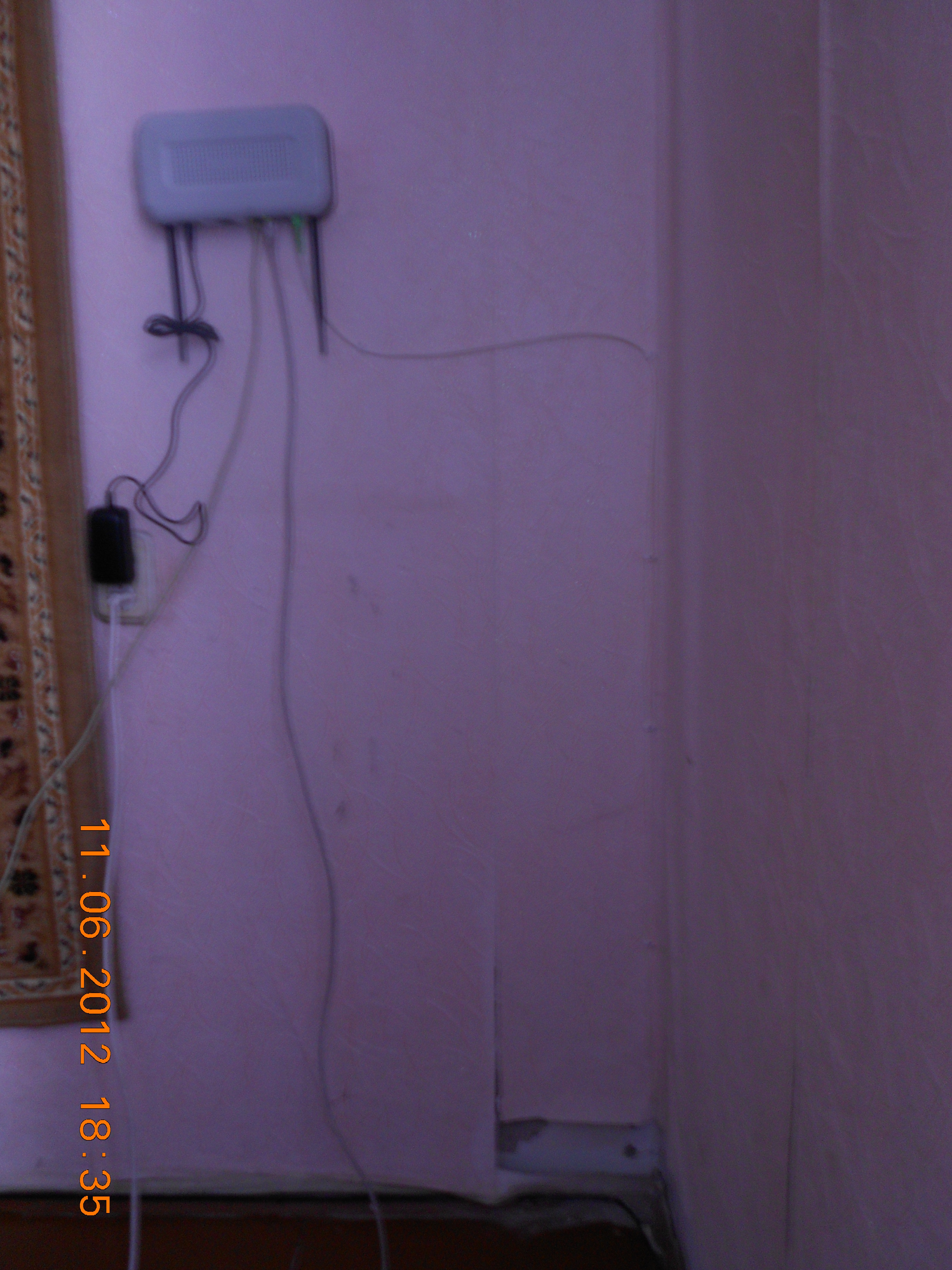

с подъезда стену просверлили... вот так водключили...ноут по вафле + ПК(IP-TV) +Телиг IP-TV (приставка)
ВСЁ РАБОТАТ

[Lorika_hi]

xak-TM
а приставка какая? уже новая?

[xak-TM]

да новая (чёрная)... ростелеком

[Lorika_hi]

Да оно , узнала =)

[JeryKo]

Ну и позорно же все это смотрится, товарищи.
Как можно столько хлама на приличную стенку навешивать.
Уж могло бы нищебродское стк, к примеру, совместить розетку с модемом - а дальше витухой по квартире.
В идеале модем еще и с вафлей.
