prowax
Форумчанин
 |
|
| sfstudio писал(а): |
| порт настройте блин правильно 115200 8N1 управление потоком выключить. |
посмотрите на картинку, порт настроен именно так и в свойствах виртуального кома в винде и в настройках serial порта в Hyper Terminal... но все-равно чет не канает... поэтому и спрашиваю здесь, в чем может быть причина. все возможные мануалы я уже изучил... застрял на этом шаге.
Пробовал кстати Tera Term, так как о нем хорошо отзываются, но все аналогично. Пробовал там выставлять разные кодировки символов - проблема не ушла.
Заметил, что выдает два раза длинные строки и один раз короткую, такое впечатление, что действительно просто символы перекодированы по-хитрому, а выдает именно строки приветствия загрузчика...
Какие еще будут варианты? |
|
 |
|
 |
sfstudio
Продвинутый форумчанин
|
|
Вариантов тут несколько лучше пользоваться всеми сразу:
1) Использовать заведомо рабочий шнур (как проверить отписывал в теме о 8671/8672.
2) Использовать нормальную ось в которой есть minicom чтобы не гадать чего там винда на8()ла
3) Вероятно используется другая скорость потока в загрузчие у данного конкретного экземпляра модема
Варианты размещены в порядке убывания вероятности что помогут. |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| prowax писал(а): |
посмотрите на картинку, порт настроен именно так и в свойствах виртуального кома в винде и в настройках serial порта в Hyper Terminal... но все-равно чет не канает... |
Скоро вы начнёте текстовые страницы скриншотами 122*118 символов лепить, а я буду ломать глаза? Нет ребят... С таким подходом я вам не помошник. Ваши картинки мне сугубо фиолетовы. Как настраивали можно было и текстом описать. Мусор в терминале = 90% неверно настроена скорость передачи.
Да а вы GND правильно определили? Не засандалили ли вы вместо GND на +3.3 ? |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| P.S. Медиумы вместе с гадалками в отпуске потому по порядку всё что вы делаете и как делаете и что куда подключаете, иначе ждите медиумов из отпуска. |
|
| |
|
|
prowax
Форумчанин
|
|
Все-таки я почему-то грешил на эту pl-ку, так как все распаяно и подключено было правильно, я же написал, что все маны уже выкурил... понимаю конечно ваш тон, но все-же надо как-то быть посдержанее, что-ли, sfstudio
В общем нарыл я другой шнурок, от Нокиа, тоже на pl2303, распаял и подцепил как и прошлую, один-в-один, заработало!
Терминал выдал:
Booting(2M/8M)...
Press 'ESC' to enter BOOT console...
Using Int. PHY
not detect external phy ,ID -->0xffff
Decompress file... OSK image found
ok!
Ну все, поехал я на работу, после как че получится, отпишусь.
Спасибо, sfstudio, что откликнулись на мое сообщение, все-таки вы отзывчивый человек, я думаю, просто специфика вашей работы по-видимому сказывается  |
|
| |
|
|
prowax
Форумчанин
|
|
хм, теперь другая трабла... данные принимаются. но не отсылаются.
на ESC никак не реагирует. будем разбираться... |
|
| |
|
|
prowax
Форумчанин
|
|
а вот интересно, терминал может принимать данные если отключить +3.3 ? Я отключил (т.е. оставил Rx,Tx,GND), он также мне выдает
Booting(2M/8M)...
Press 'ESC' to enter BOOT console...
Using Int. PHY
not detect external phy ,ID -->0xffff
Decompress file... OSK image found
ok!
на ESC реакции ноль... |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
У вас USB шнурок и питается он от USB куда вы ему там +3.3 подаёте?
Что касается неработающего ESC:
1) проверить шнур (как проверить ПИСАЛ В ТЕМЕ О 8672)
2) Проверить уровни на соответствующих ногах если есть осциллогнаф то это сделать крайне просто.
Про специфику моей работы не нуно тут. Я работаю на Acorp, а вы меня отвлекаете на интеркроссы да ещё и пытаетесь заставить медитировать. |
|
| |
|
|
prowax
Форумчанин
|
|
Да не шнурку, а на UART модема, хотя от самой микросхемы pl2303 на Rx идет +3.2, поэтому думаю работать может.
поищу значт осцилограф.... и шнурок COM на max232 должны еще принести.
Спасибо еще раз  |
|
| |
|
|
sfstudio
Продвинутый форумчанин
|
|
| prowax писал(а): |
| Да не шнурку, а на UART модема, хотя от самой микросхемы pl2303 на Rx идет +3.2, поэтому думаю работать может. |
Вы додумались на гребёнку подать внешние +3.3 ? А простите мозг включать не пробовали? Туда наоборот выведено 3.3 для питания преобразователя аля max232.
| Цитата: |
поищу значт осцилограф.... и шнурок COM на max232 должны еще принести. |
Осциллограф вам не поможет если вы подали на +3.3 ногу гребёнки внешнее напряжение. Это нуно было додуматься.... Надеюсь больше никуда ничего не подали, а то может там уже писец процу, как минимум цепям реализующим UART. |
|
| |
|
|
prowax
Форумчанин
|
|
| sfstudio писал(а): |
Вы додумались на гребёнку подать внешние +3.3 ? А простите мозг включать не пробовали? Туда наоборот выведено 3.3 для питания преобразователя аля max232. |
Прощаю!  ну подумал это вход... зато знать терь буду, что выход
| sfstudio писал(а): |
Осциллограф вам не поможет если вы подали на +3.3 ногу гребёнки внешнее напряжение. Это нуно было додуматься.... Надеюсь больше никуда ничего не подали, а то может там уже писец процу, как минимум цепям реализующим UART. |
Ну не поможет так не поможет, хой с ним этим интеркросом... не в нем дело, а в принципе... интеркросов этих можно на рынке по 100р. за ведро купить, а дома у меня акорп 120...
Всего-лишь хотел восстановить прошивку на убитом экземпляре, так сказать, чтоб поюзать опыт, для своего развлечения... поэтому не обязательно уничижать мои мыслительные способности, как будто это ваш личный модем и я его курочу или же этот экземпляр стоил немеряных денег. Ну а в остальном конечно оказали помощь в теоретической части, на этом в который раз спасибо.
Еще немного все-же поломаю модем. Чего получится - отпишусь.  |
|
| |
|
|
prowax
Форумчанин
|
|
Получилось!
и кстати на старом шнурке, от Сименса с55...
хорошо, конечно, что ничего не спалил, так как методом проб и ошибок подобрал-таки нужные контакты
-----------------------------------------------------------------------------
Итак, представляю для всех последователей пошаговую инструкцию как восстановить "убитый" модем Интерксросс ICxDSL 5633 E (RTL8671)
Я это делал сервисным шнуром, собраным на микросхеме pl2303, сам шнурок предствляет собой USB дата-кабель от Siemens C55

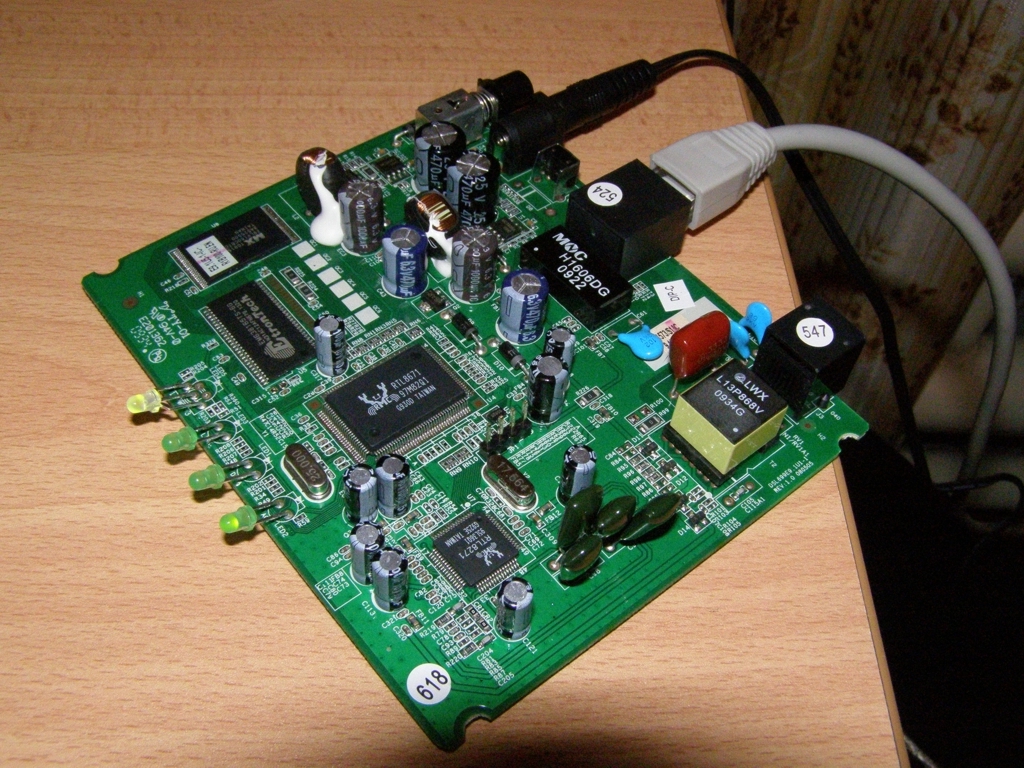

Объект обладал следующим видом:
т.е. после неудачной прошивки не мог зайти на веб-интерфейс настройки модема по 192.168.1.1 и постоянно горело две зеленые лампочки (Power, Ethernet). Естественно никакого интернета - модем не рабочий.

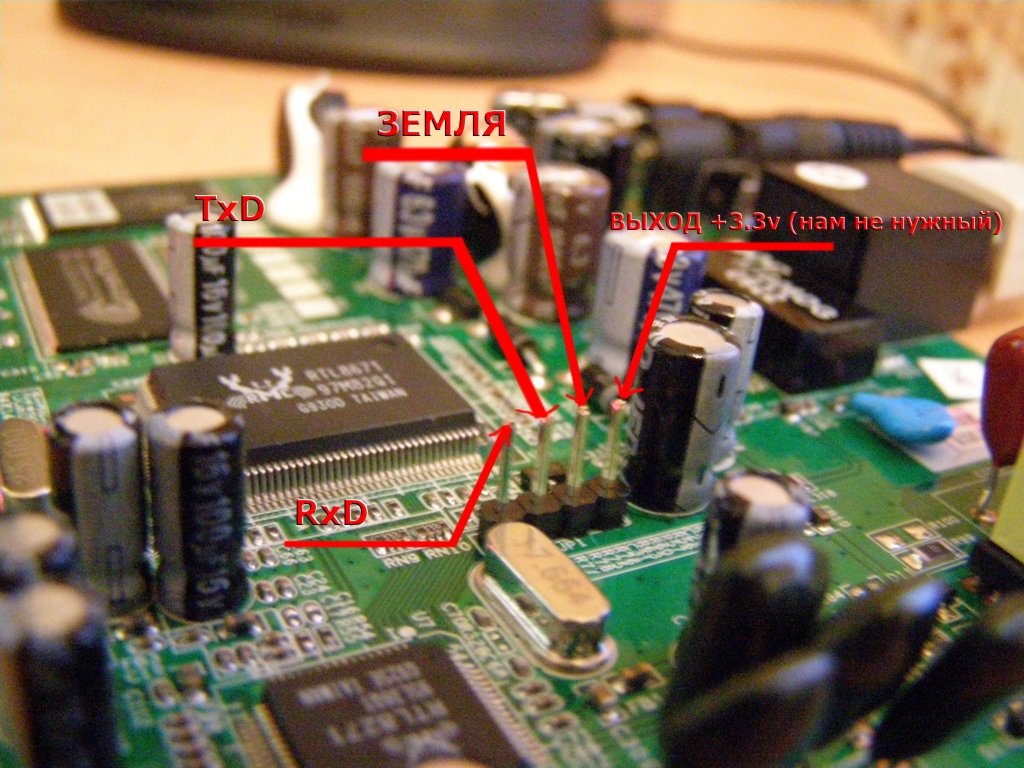

Для прошивки модема в таком состоянии нам потребуется UART интерфейс модема, для подключения сервисного кабеля и заливки рабочей прошивки. Выглядит это дело так:
для удобства расписал какие контакты за что отвечают.
Далее я брал вышеупомянутый кабель от Siemens C55, в коробочке которого и находится плата с микросхемой:

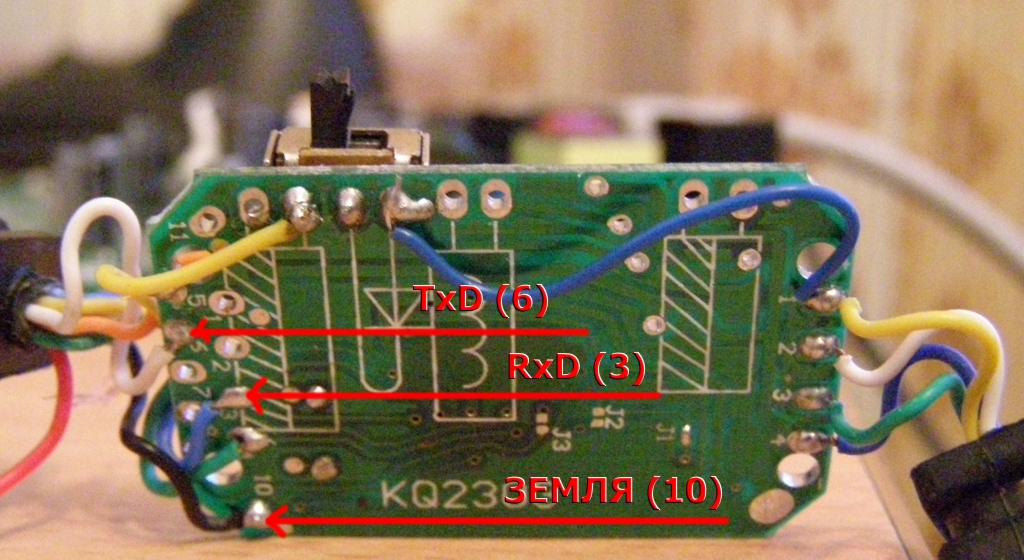

справа подходит USB, слева соответственно выходят нужные нам контакты. Я их подписал.
Подключение к модемному UART получается такое:
Земля=Земля
TxD=RxD
RxD=TxD
Штекер 4-pin для коннекта к модему я использовал от старой ps/2 мышки, естественно разобрав ее.

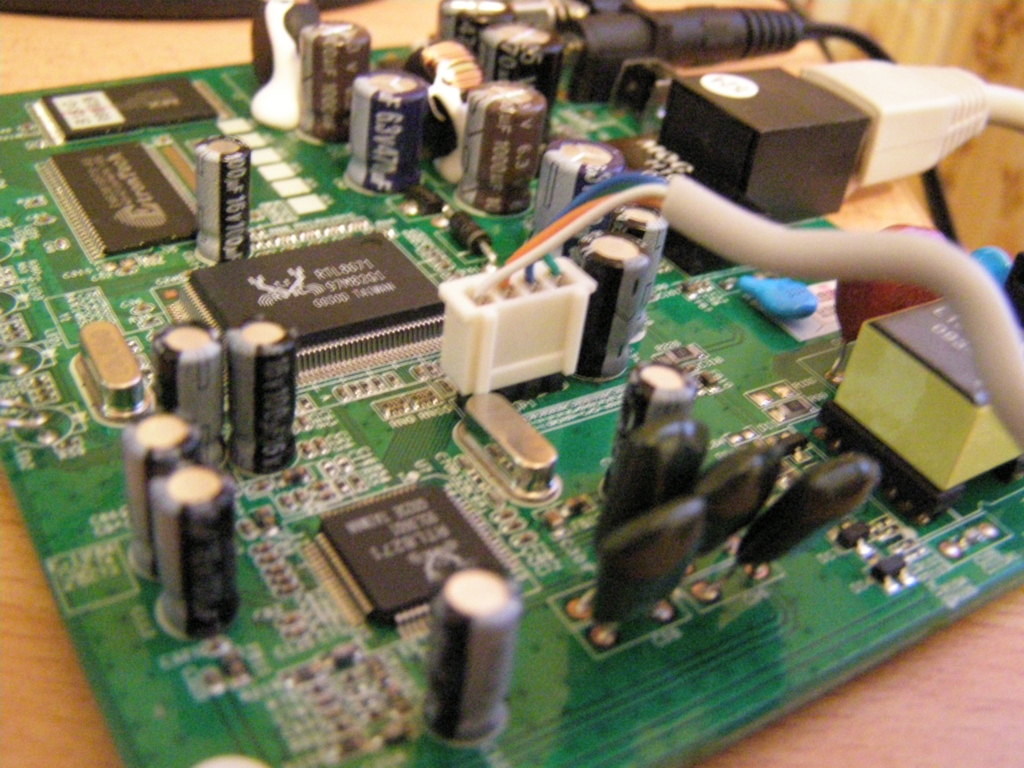

Получилось вот так:
(на цвет проводов не смотрите, главное - это задействовать контакты, как я написал выше)
Ставим драйвера на кабель. В прикреплении USB_Driver_PL-2303.zip
Далее, когда кабель изготовлен, воткнут в UART, к модему подсоединены питание (выключено), телефонный и сетевой шнурок, вставляем наш сервисный кабель в USB компьютера. Если драйвера встали прямо, то в диспетчере устройств должно появиться:

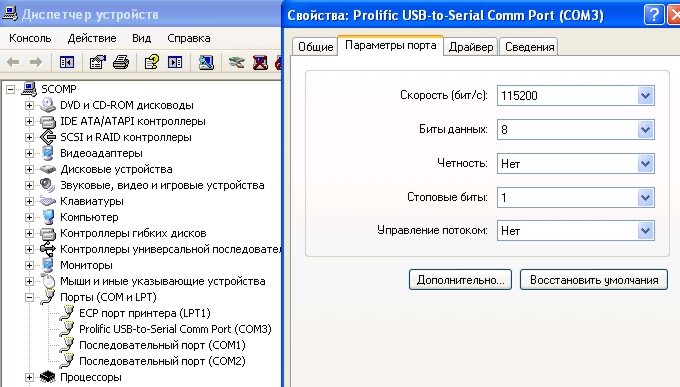

настраиваем наш новый виртуальный COM Port (у меня он COM3) как показано на картинке.

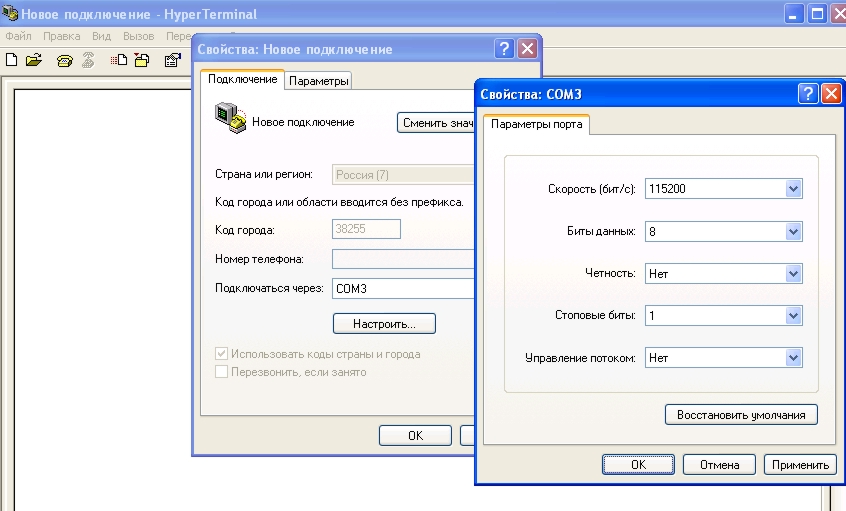

Далее запускаем Hyper Terminal (он идет стандартно в Windows XP -> Пуск - Все программы - Стандартные - Связь). Создаем новое подключение, указываем там ваш COM (тот, который определился в диспетчере устройств как Profilic USB-to-Serial Comm Port, у меня он COM3) и настраиваем его аналогично:
Если все прошло успешно, то терминал должен сразу встать на связь, т.е. слушать наш порт.
Ну и начинается самое главное. Одной рукой включаем питание модема кнопкой, которая находится у него сзади, а другой жмем на клавиатуре ESC много раз подряд.
Терминал должен выдать следующее:
Booting(2M/8M)...
Press 'ESC' to enter BOOT console...
Using Int. PHY
not detect external phy ,ID -->0xffff
(c)Copyright Realtek, Inc. 2007
Project RTL8671 LOADER (LZMA)
Version 00.01.16 (Feb 2 2008 10:30:39)
<RTL8671>
Если у вас выходит:
Booting(2M/8M)...
Press 'ESC' to enter BOOT console...
Using Int. PHY
not detect external phy ,ID -->0xffff
Decompress file... ok!
то попробуйте еще несколько раз включить модем нажимая ESC.
Не получается - проверяйте схему подключения кабеля с самого начала.
Вот вам повезло и загрузчик ждет ваших команд:
<RTL8671>
Вводим:
<RTL8671>resetcfg
модем сбросит настройки
<RTL8671>web
должно появиться ожидание коннекта на аварийный веб-интерфейс
The local IP is 192.168.1.1
Listening......
Запускаем (не закрывая терминал!!!) Internet Explorer (именно его, через Firefox например у меня не пошло). В адресной строке вводим 192.168.1.1 и попадаем на страничку с всего одной строчкой - предложением выбрать файл прошивки для загрузки в модем. Выбираем прошивку (в прикреплении, разархивировать) и загружаем. У меня быстро загрузилось.

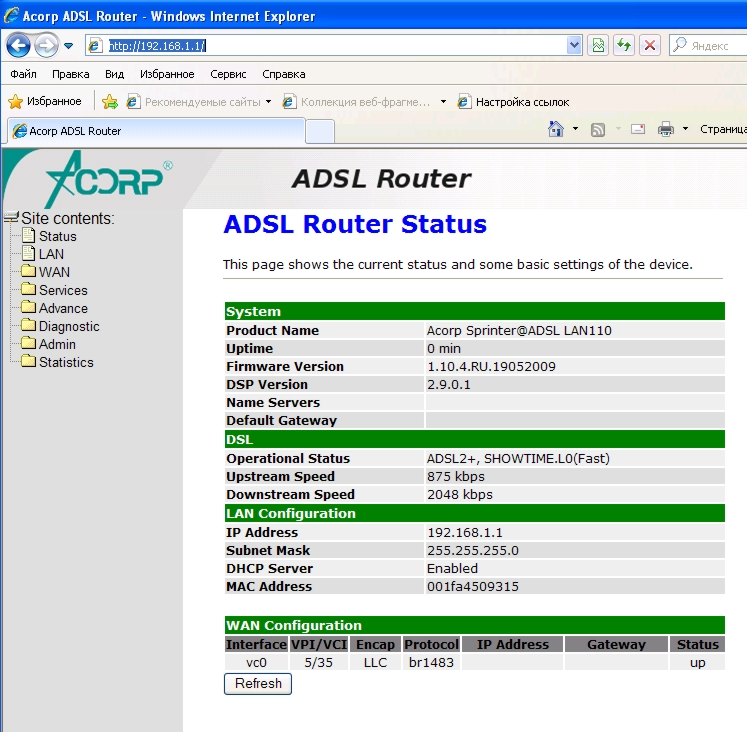

Далее выключаем/включаем модем. Идем на 192.168.1.1 - логин/пароль Admin (именно с большой буквы!) и проверяем, появилась ли такая веб-морда:
Все! У вас живой модем.
Перед настройкой рекомендуют еще раз сбросить все настройки, нжатием и продолжительным удержанием кнопки Reset сзади модема.
Всем удач!
| Acorp-LAN110.rar |
| Описание: |
Рабочая прошивка от Acorp |
Скачать |
| Имя файла: |
Acorp-LAN110.rar |
| Размер файла: |
1.6 MB |
| Скачано: |
1317 раз(а) |
| USB_Driver_PL-2303.zip |
| Описание: |
Драйвер для кабеля |
Скачать |
| Имя файла: |
USB_Driver_PL-2303.zip |
| Размер файла: |
1.16 MB |
| Скачано: |
1047 раз(а) |
Последний раз редактировалось: prowax (Сб 6-02-10 : 15-57), всего редактировалось 1 раз |
|
| |
|
|
Cooper-MAC
Форумчанин
 |
|
prowax
респект и уважуха!
Вот в который раз убеждаюсь что только ломак(не профессионал) может объяснить ломаку как что делать! |
|
| |
|
|
sog
Гуру
 |
|
| |
|
|
Kolianiusus
Форумчанин
 |
|
| А как слить стандартную прошивку? |
|
| |
|
|
CYXOB
Начинающий
|
|
Здравствуйте, а у меня на чипе RTL 8671, в терминале выдает вот это:
Booting(2M/8M)...
Press 'ESC' to enter BOOT console...
Using Int. PHY
not detect external phy ,ID -->0xffff
Decompress file...
Booting(2M/8M)...
Press 'ESC' to enter BOOT console...
Using Int. PHY
not detect external phy ,ID -->0xffff
Decompress file...
Booting(2M/8M)...
Press 'ESC' to enter BOOT console...
Using Int. PHY
not detect external phy ,ID -->0xffff
Decompress file...
и так до бесконечности.
через tftp прошивка заливается но после передергивания питания опять то же самое.
И еще вот так должно быть?
<RTL8671>info
(c)Copyright Realtek, Inc. 2007
Project RTL8671 LOADER (LZMA)
Version 00.01.16 (Feb 2 2008 10:30:39)
<RTL8671>BootLine: file
MAC Address [0]: 00:E0:4C:86:70:01
Entry Point: 0x000000C0
Load Address: 0x80000000
Application Address: 0xBFC10000
Flash Size: 2M
Memory Size: 8M
MII Selection: 0 (0: Int. PHY 1: Ext. PHY)
Кто чем может помогите, просто железяка сильно нужна!
P.S. Все, решил! |
|
| |
|
|
