Lisek_sorokin
Форумчанин
 |
|
Имеется: MS-7392 ver 1.2
P31 Neo V2
досталась так сказать по наследству
Блок, память, проц, видео все тестовое заведомо рабочее
Суть проблемы стартанула пару раз нормально, но потом через какое то время перестала
Сейчас стартует вентиляторы крутятся, но изобраения нет
В чем можетбыть проблема и где у нее и как выглядит микросхема биоса ?
пс Админ прости если не туда написал перенеси пожалуйста |
|
 |
|
 |
ATX555
Гуру
 |
|
| Lisek_sorokin писал(а): |
| где у нее и как выглядит микросхема биоса ? |
Около разъёма JSPI1 - маленькая восьминогая микросхемка, часто с наклейкой.
Но, скорее всего - дело не в ней.
Конденсаторы проверяли на вздутость-потёкшесть? |
|
| |
|
|
Lisek_sorokin
Форумчанин
|
|
| |
|
|
Lisek_sorokin
Форумчанин
|
|
| хочу завести ее есть мультиметр умею паять купил програматор с чего начать ? |
|
| |
|
|
JASJAS
Гуру
 |
|
| ATX555 писал(а): |
| скорее всего - дело не в ней |
Возможно, всё же в ней.
У меня с десяток подобных MSI валяется. Это которые с кондёрами под радиатором процессора? Замена кондёров на паре плат тогда ничего не дала. До перепрошивки так и не дошёл, хотя программатор купил. На форумах, помню, народ склонялся к биосу. |
|
| |
|
|
alexs22222
Гуру
 Предупреждений : 2
|
|
| Lisek_sorokin писал(а): |
| без следов вздутия итд |
Здравствуйте. Невздутый конденсатор не означает что он исправен и не превратился в сопротивление. Если вы хотите разово запустить материнку, то не стоит заморачиватся покупкой приборов. И что б не заморачиватся кондерами и их проверкой, просто перепишите все по номиналам, купите новые, и перепояйте. С этого надо начинать всегда. А далее уже если чуда не случилось. то мультиметром вы врятли что то найдете, нужен осцилограф хотяб недорогой китайский маленький.
ак же понадобится микроскоп, а потом уже пойдет поедет, фен, припои, флюсы, и так далее, список будет огромен, запчасти порой стоят дороже чем купить такую же старенькую материнку рабочую.
Так что просто опредилитесь что вам нужно.
Материнка рабочая?
Или научится ремонтировать материнки и прочее?
В первом случаи покупаете рабочию и все, во втором случаи закупаетесь оборудованием и начинаете учится.
А вот так не кто вам не тыкнет пальцем в конкретную деталь, типа вот это замени и всё заработает.
Обучение я б начал с пайки, купил или может кто подарит недорогую материнку, а лучше штук 5, и начинаете включили работает, выпаяли какойнибудь чип любой, впаяли обратно проверели работает ли или уже нет.
Удачи. Но еще раз повторюсь в ремонте не кто не тыкнет пальцем вот это замени, неисправность нужно найти. |
|
| |
|
|
Lisek_sorokin
Форумчанин
|
|
| наверно все таки научится есть штуки три матери подобных |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| Lisek_sorokin писал(а): |
| наверно все таки научится |
Ну раз научится, то начните с простейшего, найдите схему на свою материнку, как найдете пишите я вам напишу список полный почти необходимого оборудования что нужно будет купить. |
|
| |
|
|
ATX555
Гуру
|
|
| Lisek_sorokin писал(а): |
а вот одному кондеру плохо фиолетовый тот что под слотом pci e находится
остальные вроде без следов вздутия итд |
желательно платкой ПОСТ-кодов понять, на чём тормозит. Если видео не стратует - пытаться запускать с обычной PCI-видюхоц (не экспресс).
Но чаще бывают виноваты кондёры у чипсета или сам чипсет (отваливается микруха).
Хотя как-то была одна Эпокс - на ней радиатор от чипсета отвалился, т.к. металлические душки за которые держится его пружинное креплений - выпаялись из платы (т.е. чипсет стал ещё горячей без него) и плата стала только слегка подглюкивать.
Т.к. выяснилось прямо на объекте при профилактике - то скрепкой приделали радиатор на место и комп дорабатывал так ещё полгода до замены.  |
|
| |
|
|
ATX555
Гуру
|
|
| alexs22222 писал(а): |
| найдите схему на свою материнку |
Нету такого!
Там только функциональные узлы по назначению - стабилизаторы для питания памяти, шин, чипсетов и проца и кондёры на их выходах и USB разъёмах.
Причём просто выпайкой кондёра можно уже повредить плату, т.к. общий (сильно теплопровожный) слой внутри платы и плохо прогревается... |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| ATX555 писал(а): |
| Нету такого! |
Ну да не так надо было выразится, сервис мануал.
http://www.s-manuals.com/pdf/motherboard/asus/asus_1000he_r1.0g_schematics.pdf
| ATX555 писал(а): |
| просто выпайкой кондёра можно уже повредить плату |
А кто то сказал что будет всё легко?
| ATX555 писал(а): |
слой внутри платы и плохо прогревается...
|
Греем не слой а ногу кондерика,
А самое главное с чего то же надо начать, или предлагаете сразу чип отпаять паяльником? |
|
| |
|
|
ATX555
Гуру
|
|
| alexs22222 писал(а): |
| А самое главное с чего то же надо начать, или предлагаете сразу чип отпаять паяльником? |
Чип и строительным феном отпаять можно, как его птом обратно впаивать?  |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| ATX555 писал(а): |
| как его птом обратно впаивать? |
Потому паять надо начинать с конденсаторов.
Но для начала я б купил какойнить старый советский усилитель, желательно нерабочий, запчасти не дорогие, найти неисправность, можно даже без мультиметра, есть схема. есть инструкция по ремонту,
Ну чтонить типа
Радиотехника у 101 или 7101
Вега у 120,
Недорого и после ремонта можно продать вернув все свои вложенные средства, и спрос есть на них.
5 усилков и появится навык поиска неисправностей.
Потом купить посложнее что нить типа барк 001 или одиссей 010.
Я когда начинал, блин вообще не знал как и схему то правильно смотреть и куда смотреть. Благо были добрые люди чутка подсказывали. После 3х проигрывателей винила вега 108, 109 и 119, я уже залез в радиотехнику у 101, после 4й радиотехники, купил полностью нерабочию Электронику 004.
А потом уже пошло как понакатоной, сперва для себя, потом и для людей.
|
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| |
|
|
CoMpOsTeR
Эксперт
 |
|
| ATX555 писал(а): |
| Причём просто выпайкой кондёра можно уже повредить плату, т.к. общий (сильно теплопровожный) слой внутри платы и плохо прогревается... |
| alexs22222 писал(а): |
Греем не слой а ногу кондерика, Wink
|
alexs22222, да чтож ты такой крутой ремонтник, а до сих пор не обзавёлся ПРОБНИКОМ для проверки конденсаторов БЕЗ ИХ ВЫПАЙКИ???
Да-да - БЕЗ ВЫПАЙКИ!
В интернете схемы есть. Вроде, как кто пользуется ими, те довольны, так время экономит.
Конечно, возможны ложные срабатывания, но вроде норм.
К примеру, но там разные схемы есть: http://oraznom-yi.blogspot.com/2015/02/prosteyshiy-probnik-ispravnosti.html
https://zen.yandex.ru/media/id/5b8bf357163eff00ab6b1dbc/proverka-ispravnosti-kondensatorov-v-shemah-5baf602c64e59d00aa676aaf?utm_source=serp |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| CoMpOsTeR писал(а): |
| не обзавёлся ПРОБНИКОМ |
Кто такое вам сказал?
Есть и не один, и ослик есть, и фен, и микроскоп и неодин, и еще много чего есть.

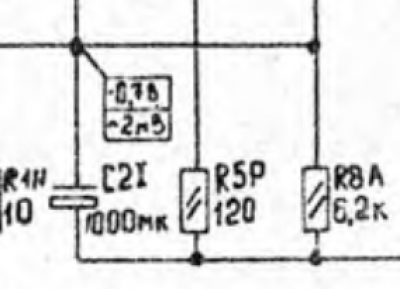

Но если кондерик сидит в паралели с резистором или еще чем, то прибор тут бысмысленный, но и это не главное, только мега мастера оставляют старьё, что б потом еще раз клиента поиметь, а нормальные мастера сразу все выкидывают и ставят новые, не мелочатся из за 20 копеек за кондерик жаба не душит. Приборщики Все на картинке не выпаивая можно замерить только погоду в унитазе. А не ЕСР посмотреть.
Удачи.
| .png |
| Описание: |
|
| Размер файла: |
47.52 KB |
| Просмотрено: |
137 раз(а) |
|
|
|
| |
|
|
Wizenya
Гуру
 |
|
| CoMpOsTeR писал(а): |
| ПРОБНИКОМ для проверки конденсаторов БЕЗ ИХ ВЫПАЙКИ??? |
Ну, с этим осциллограф отлично справляется. Без выпайки. Подключаешь к кондансатору и смотришь. Если линия почти прямая, то норм. Если мультик показывает, то сдох. Ну, естественно, чтобы прибор или материнка была подключена... |
|
| |
|
|
CoMpOsTeR
Эксперт
|
|
| alexs22222 писал(а): |
| Приборщики Все на картинке не выпаивая можно замерить только погоду |
Вероятнее всего, вы не совсем правильно меня поняли.
При наличии под сотню конденсаторов на плате, данные пробники позволяют ограничить круг подозрительных конденсаторов. Не все конденсаторы моментально плохие становятся, а есть места на платах, где они более всего этому подвержены. Можно потом визуально потом пройтись по дорогам, дабы проверить на параллель. Там вот от 1,5В работает, так что, поди, даже и переходы не открывает у полупроводников.
| alexs22222 писал(а): |
| а нормальные мастера сразу все выкидывают и ставят новые |
Ага, всю сотню конденсаторов, "сразу все".
Вы, наверное, говорили про "грузинские" конденсаторы? А, ну, тогда НОРМ. )))
Выпаивать конденсаторы из толстой материнской платы действительно затруднительно.
Но выж такой крутой ремонтник, куда уж другим до вас. А "те" какими-то "жалкими" пробничками пользуются, без выпаивания половины платы, а только одну неисправную детальку... |
|
| |
|
|
CoMpOsTeR
Эксперт
|
|
| Wizenya писал(а): |
| Ну, с этим осциллограф отлично справляется. Без выпайки. Подключаешь к кондансатору и смотришь. Если линия почти прямая, то норм. Если мультик показывает, то сдох. Ну, естественно, чтобы прибор или материнка была подключена... |
Это если осциллограф последовательно с генератором, как я понял?
Ну, тады тоже норм. ))) |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| |
|
|
|
