паяльник

[Oleg_nsk]

парни как перепаять пятилапку в регистраторе? или может кто поможет убогому?! просто мелко очень

[Wizenya]

Откуси бокорезами лапки у сгоревшей детали на плате и к ним припаяй новую деталь. Это самый простой способ, если плата многослойная.

[Oleg_nsk]

там рядом по кругу сопротивления напяны и еще микруха есть не подлезть думаю бокарезами... и еще проблема шлейфа протерло крайнюю полоску а на видерегистраторы че то не найду lexand lr 3500. жалко хорошо писал.

[Serj]

А почему вообще решили что эту "пятилапку" нужно перепаивать? Сделайте фото платы, посмотреть. Если что, помочь перепаять могу. С протертым шлейфом сложнее, надо смотреть по месту что можно сделать.

[Oleg_nsk]

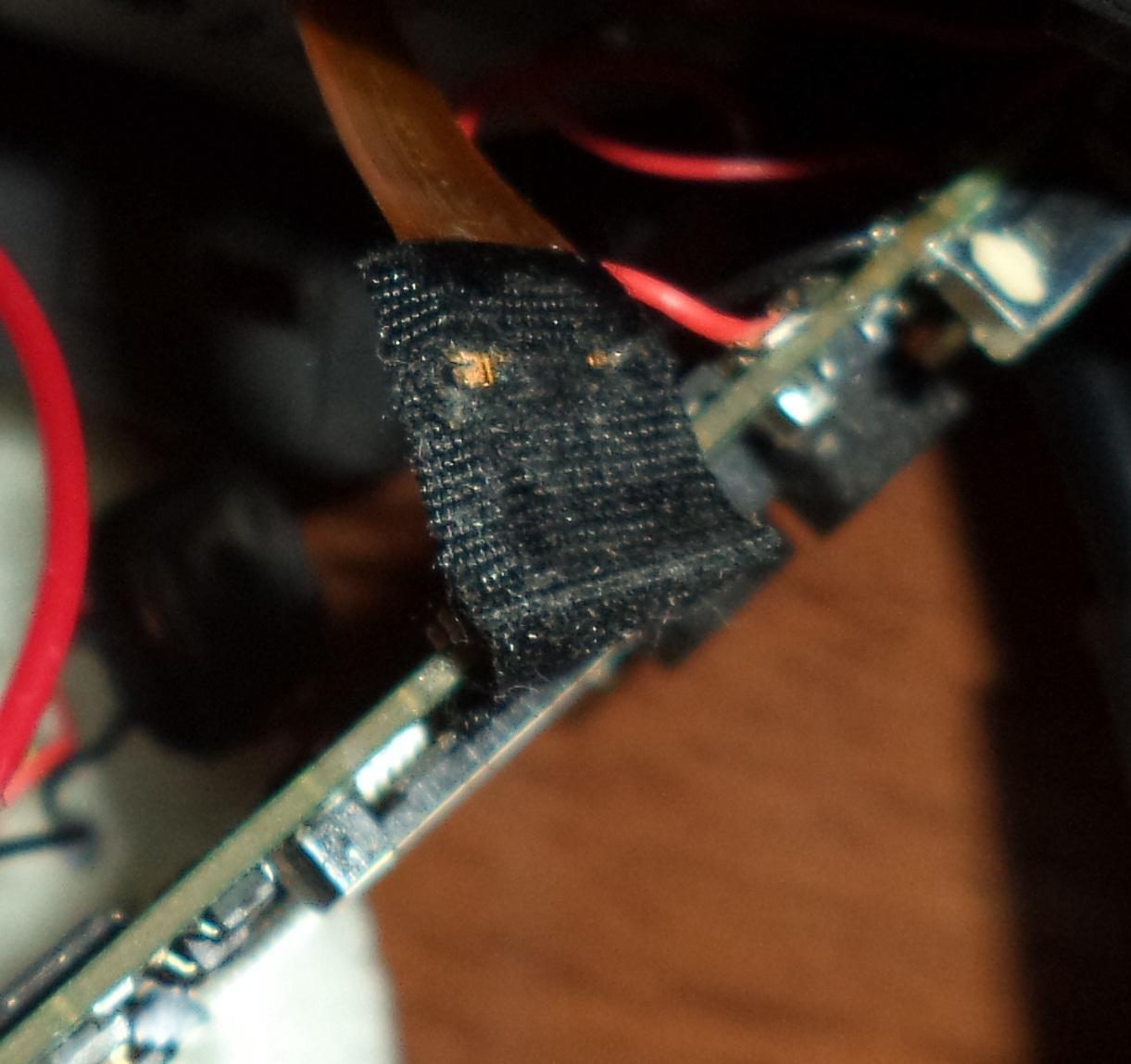

просто обуглилась деталь и вспучило ее поетому могу сказать что ее поменять надо. просто подключил кабель от другого девайса а там + вместо минуса приходит. а началось с того что видео не стал показывать/писать. при детальном осмотре показало что шлейф протерт с краю вроде только крайняя полоска. фото чуть позже.

[Oleg_nsk]

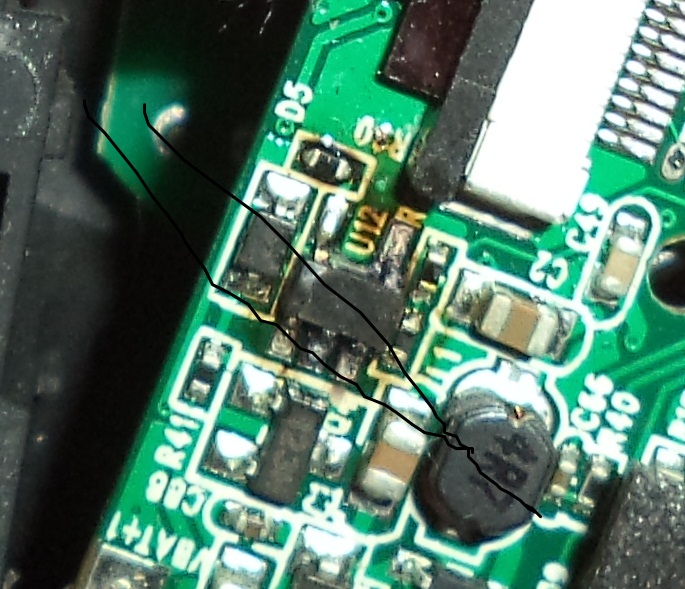

а вот и фото

[-=GHOST=-]

есть канифоль... в шприце.... + паяльник на 30В с тонким жалом...
Канифоль аккуратно на иголку(зубочистку), далее мажешь ножки этой микрухи.. прикосаешся паяльником и подцепляй иголкой или еще чем, чтоб от платы отошло....
ну и ищи в нете что там за миркуха стоит... дале покупаешь и припаиваешь.. при припайке назад, точно также канифоль наносишь на места где припаять, и чуть-чуть припоя... (прям мелкую-мелкую каплю...)
прислоняешь нужную микруху и паяльником на ножку чуть-чуть нажимаешь...

[Wizenya]

Берёшь паяльник советский на 100 ватт и зубную щётку. Греешь с одной стороны микрухи припой и быстро щёткой проводишь... потом с другой стороны... Или второй способ - греешь паяльником, потом с силой об стол - БАЦ!!! и ножки чистые!!!

[Oleg_nsk]

поеду искать увеличительное стекло. паяльник есть с керамическим жалом( из маг профи) буду пробовать какая микруха там было написано пока пальцем не потрогал.2YL6 я так понял по питанию. надеюсь больше ничего не погорело.

[AGK]

off

[Wizenya]

[Serj]

Пятилапка ваша служила контроллером заряда аккумулятора. И сгорела всеже не от переполюсовки а от того что вместо 5 вольт на регик прилетело 12. Хотя может и от переполюсовки. Если ее выпаять, девайс должен заработать при условии что аккум заряжен(например лягушкой его зарядить или вобще вместо него подать 3,5-4,5 вольта внешних. Так можно проверить что в мир вечных снов не уехала следом сопутка с платы. Шлейф можно попробовать подобрать от чегонить. Или попробовать востановить токопроводящим клеем или просто паечкой аккуратненько. Смотреть вообщем надо.

зы Этот регик действительно стоит вложений? Он новый на маркете от 2000 вроде стоит?

[Oleg_nsk]

снимает он не плохо, а новый покупать денег нет. езжу каждый день и помногу. да и просто интересно иногда что то поковырять. спасибо про подсказки камрады буду пробовать!

[Serj]

Oleg_nsk Найдешь, замену, стучись. Сдуем и впаяем.

[VictorNsk]

Oleg_nsk
Три ноги заливаете оловом ( ну не буквально с головой конечно - что бы мостики были) аккуратно подцепляете и поднимаете 3 ноги. Дальше совсем все просто. Микросхемы как правило на клею, так что аккуратно, но с уверенностью.

[Oleg_nsk]

после безуспешных поискоФФ пятилапки было принято решение купить в днс похожую модель за 550 рублей, с ремонта. буду искать пока дальше, а вдруг ?!... всем спасибо за поддержку и ответы.

[Serj]

Купите там же аналогичную модель за тысячу с небольшим.
Вы проверили работоспособность девайса, может и не стоит контроллер искать?

[Oleg_nsk]

до того как дым пошел он вполне себе работал
