стабилизатор напряжения.

[alexs22222]

Возникла проблема при ремонте)))
Я начинающий любитель восстановления старины.

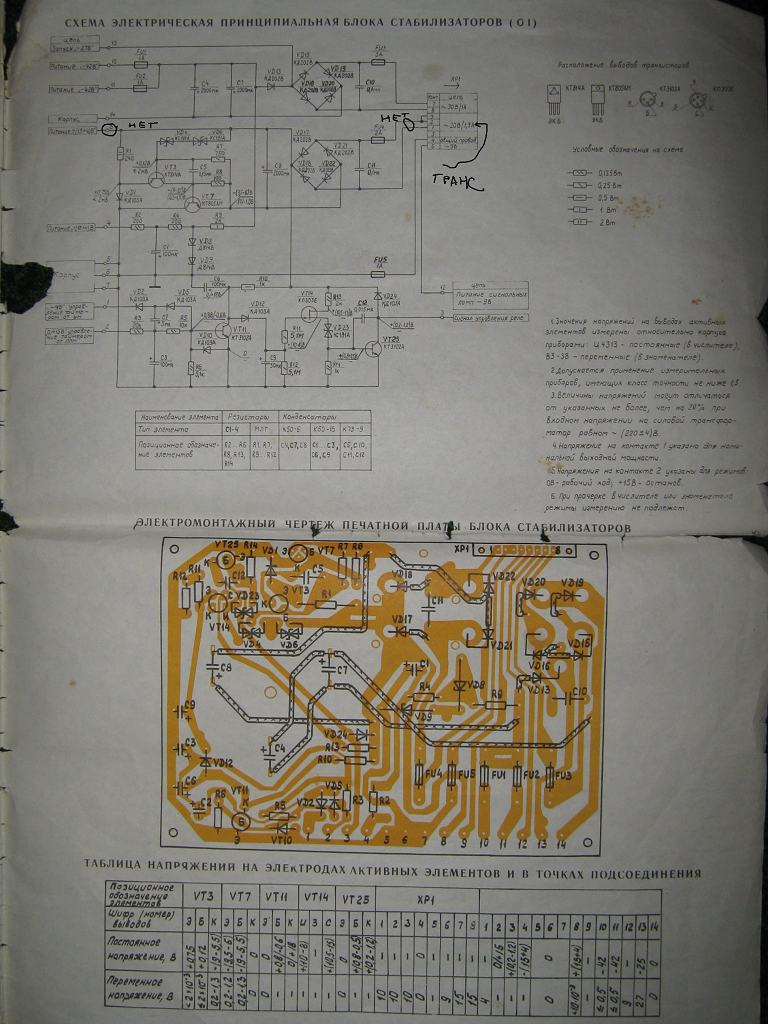

вот отмечено где нет питания. по ходу трансформатору кердык. или может я не понял чего . остальное то есть .

[Evgeny79]

обмотки транса все прозваниваются?

[Kivin248]

[xDmDx]

[alexs22222]

Отвечу на вопросы.
Транс стоит очень неудобно, завтра буду до него добираться, смысл китая он не выпускает орбит 106, очень люблю катушечные магнитофоны, щас появилась возможность коллекционировать. Нет вещь куплена в хорошем внешнем виде но вот внутри все печально. Ну и еще я не очень понимаю в этих делах, навыки есть интернет есть есть радиолектронщики знакомые есть когда время иду к ним со схемами внимательно слушаю что подсказывают вникаю.
Это блок питания Орбиты 106.
Хобби у меня такое. Уже восстановлен первый аппарат Союз 110, Олимп 004 в стадии завершения но он на работе толпой ковыряем его, а вот орбита дома на выходные и вечера.
Всем спс за помощь с мира по нитке нищему на рубаху.
Про обмотки еще раз 42 вольта есть на выводах а вот 15 нету. Думал в что тарнс вход да выход а он походу там не знаю как правильно назвать , много выводной одним словом.
И еще вопрос когда точно определюсь с трансом и если он сгоревший у нас в городе мотают их гденибудь?
хобби просто новое месяца полтора всего .

[Evgeny79]

Вроде стаб так и работает, переключается с обмотки на обмотку в зависимости от входного напряжения.

[Shub-Niggurath]

[woddy]

сейчас полупроводники дают качество на порядок выше чем лампы. суровая реальность.

[alexs22222]

Блин относительно разьема хр1 8 ноги мерию все напряжения есть, обмотка 1 и 2 нога звонятся разьема хр1 , но если делаю замер между ними нет питания а вот с 8 ногой есть . не чего не пойму я.

[VictorNsk]

http://www.rw6ase.narod.ru/000/mg/orbita106.html
Может это описание и схема из справочнике Н.В.Анисимова больше вам поможет. Все данные в описании приведены. Вряд ли неисправен трансформатор. Измерения производить при отброшенном ХР1 на переменном токе. Напряжения 1-2, 4-6, 7-8 должны быть.

[alexs22222]

есть эта схема. нету на 1-2 не чего 4-6 есть 7-8 есть .

[VictorNsk]

Сопротивление обмотки указаны в описании. Ищем обрыв (1-2).

[alexs22222]

между собой их на коротко замеряю есть замер прибор пищит . получается обрыва нет ))) какое то колдовство блин. а напряжения нет ))) уже мозг кипит. какойто транс заколдованный. блин. или там обмотка сгоревшая и просто мкнет . я еще и делетан щас перечитаю еще все))

[VictorNsk]

Всего 30 витков толстым проводом, потому и пищит. Должно быть ориентировочно ~ 20-25 вольт переменного напряжения. На выходе 8-14 стабилизатора ~18 вольт постоянного тока. В сеть тестер свой воткните проверьте, только на переменном токе.

[alexs22222]

втыкаю 224 вольта. тестер новый и работает . и он не один а их 2 один стрелочник второй жк дисплей. Виктор_Д. спасибо вам . чуть позже попробую может еще как то обьяснить проблему более подробно.

[alexs22222]

вот же горе с жк приборчик то еще тот хоть и новый а стрелочник не туда повернул. все есть ура всем спс . Виктор_Д особое спс. есть все там. теперь буду дальше шагать. тема актульна следующию проблему опишу чуть позже.

[alexs22222]

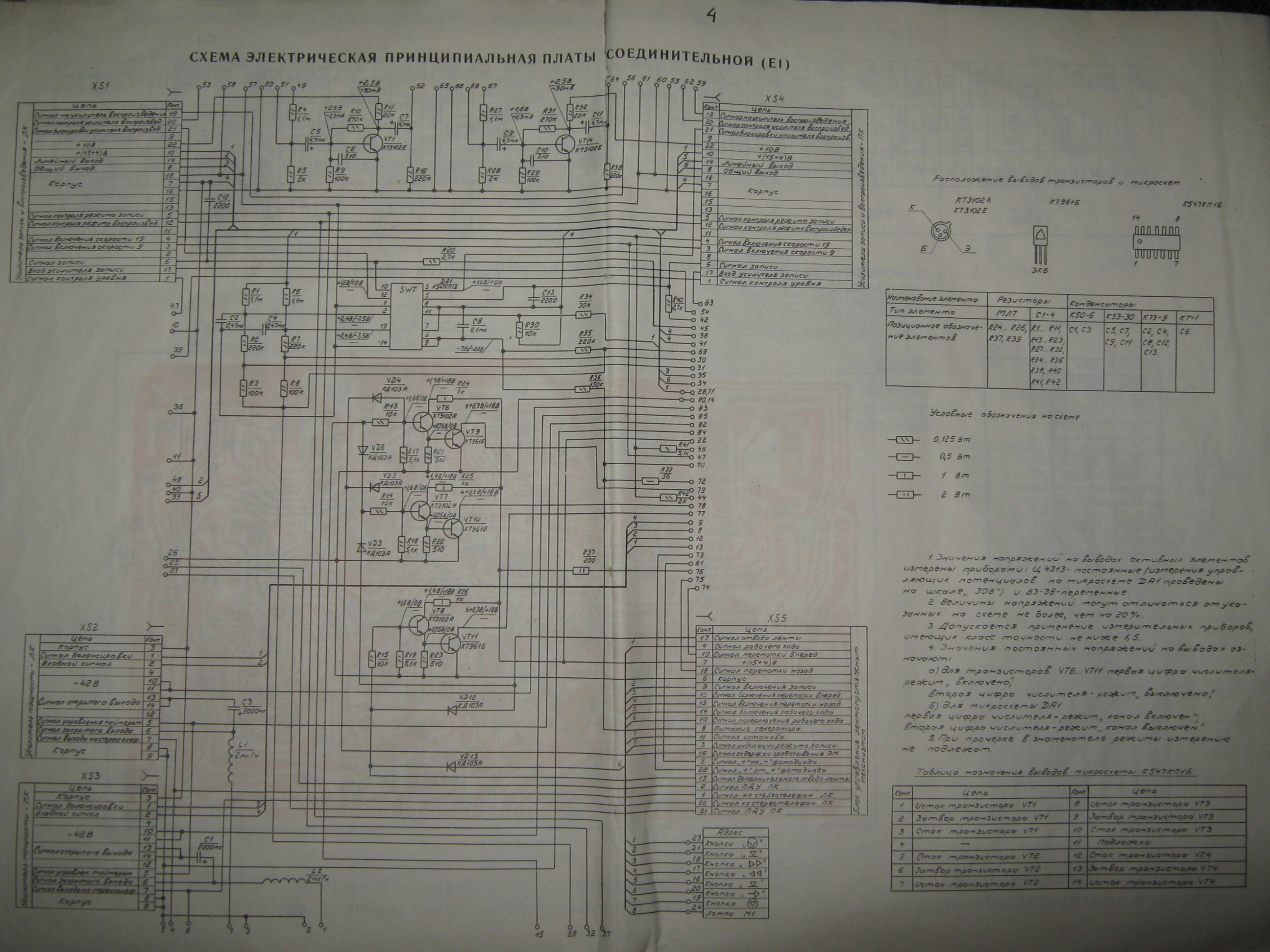

плата соеденитильная

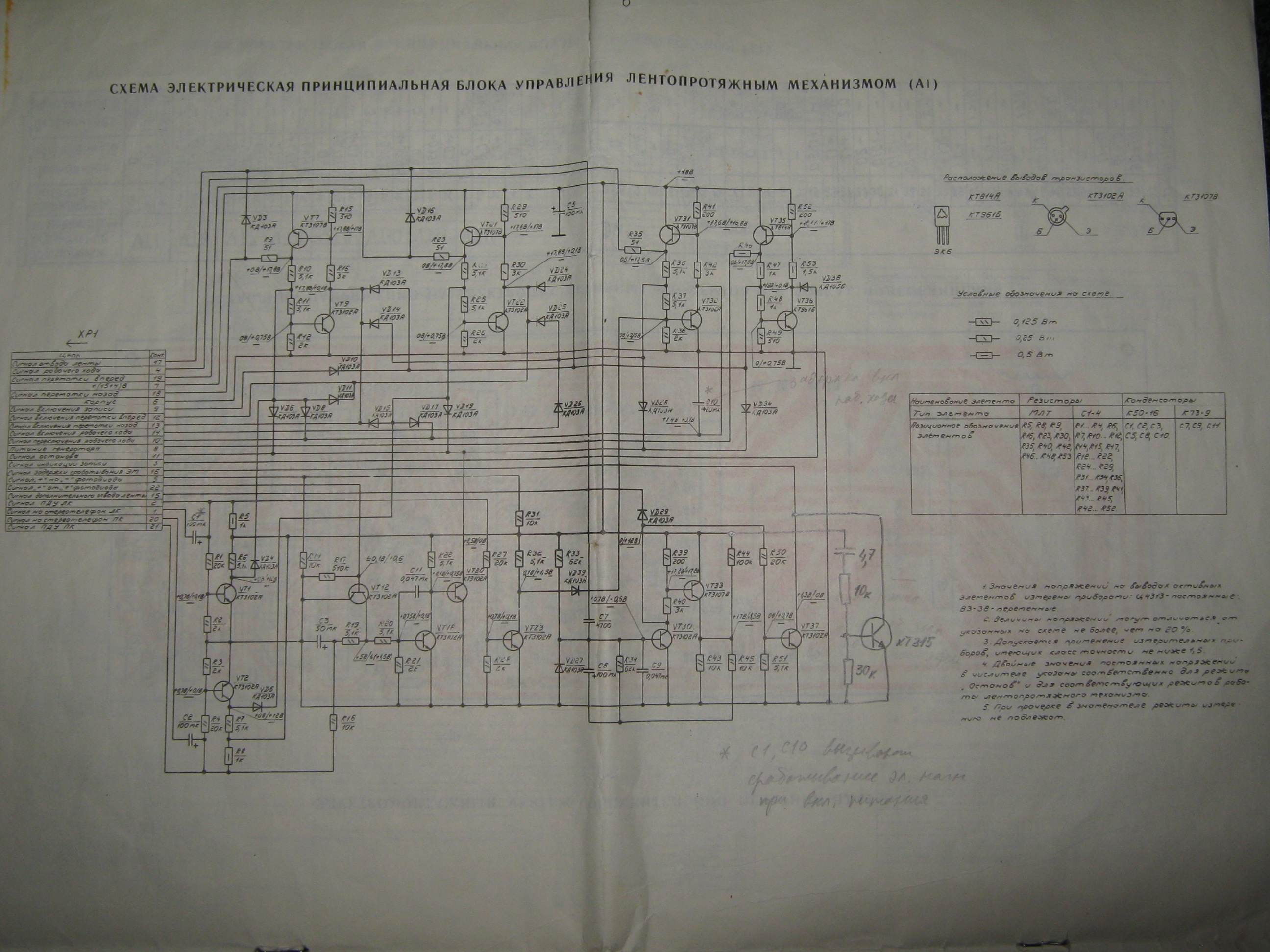

и плата управления лпм.
где и что померить как что куда должно здесь двигаться.
не работает лпм не как зараза.

[Shub-Niggurath]

[alexs22222]

Всем огромное спасибо за подсказки. А виновник всего оказался кт805ам, в стабилизаторе. лпм поехал осталось заменить 27 кондериков, и думаю будет как новый.
