Усилитель НЧ

[kirill_92]

Помогите сделать простой усилитель НЧ для колонок

[Shub-Niggurath]

конструкторы мастеркит тебе в руки и паяльник

[NeoN]

kirill_92
в чем помочь то надо, какие характеристики требуются?

[razzz]

питание на сколько вольт? и какие колонки
просто продаются готовые нч усилители))

[kirill_92]

от 3 до 6 вольт надо

[kirill_92]

колонка телефонная

[razzz]

если у тебя сгорел усилитель проще думаю купить новую колонку

[sever]

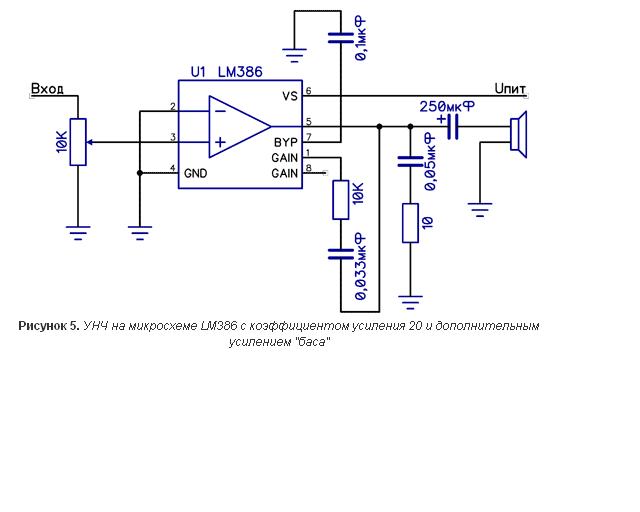

Собери на LM386 питание от 4 либо 5 вольт в зависимости от типа, мощность до одного вата тоже от типа зависит.
Микруха стоит около 20 руб. и рассыпухи примерно на столькоже.
http://www.biltek.tubitak.gov.tr/gelisim/elektronik/dosyalar/6/LM386.pdf

[kirill_92]

[razzz]

зачем тебе фото на схеме все понятно и так))))схема то простенькая)

[sever]

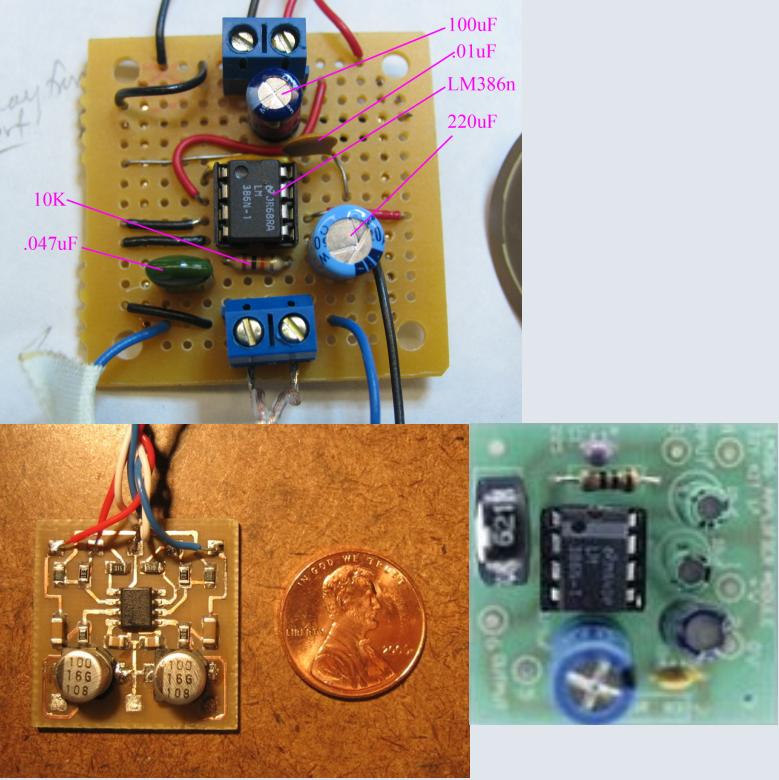

У меня на ней сейчас нет ничего, так что фотки с нета. Не совсем соответствуют схеме но суть думаю поймёш. Чтоб не запариваться с платой собирай на макетке (та что в дырочку).
Если постараться, по размерам можно уложиться в двух рублёвую монету.



А если стерео надо то тогда делай на TDA2022, стоит столькоже:

[kirill_92]

Спасибо!!!!!!! получилось!!!!!!!!!!!!
