Сказ о том как я DVD привод починял

[Evgeny79]

Начал мой почти новый привод SONY DRU-190S сбоить, не выдвигает лоток при нажатии на кнопку выброса. Клацает что-то внутри, потом еще раз клацает, поморгает немного зеленым глазом и опять отходит на покой.

Тащить в гарантийку сидюк за тыщщу, лень. Покупать новый, жалко. Решил сам разобраться. Взял отвертку, мысленно приготовился купить новый, если доломаю окончательно, и приступил к делу.

Снял металлический кожух. Внешний осмотр не выявил каких либо отломанных или погнутых элементов. Решил посмотреть, что же там клацает. Подключил питание, нажал кнопку, лоток выехал без проблем.. одеваю кожух, нажимаю, опять клац клац, и выдвигается только дивидиромный болт..

Недоумеваю, кожух нигде ничего не задевает, не нажимает, не защелкивает, одевается совершенно не касаясь никаких механизмов и крепится винтами.
Снимаю кожух, долго наблюдаю как лоток выезжает и заезжает, что там двигается и делается при этом в механике, ничего подозрительного не замечаю. Только одеваю кожух, опять любуюсь на болт ухмыляющегося дивидюка

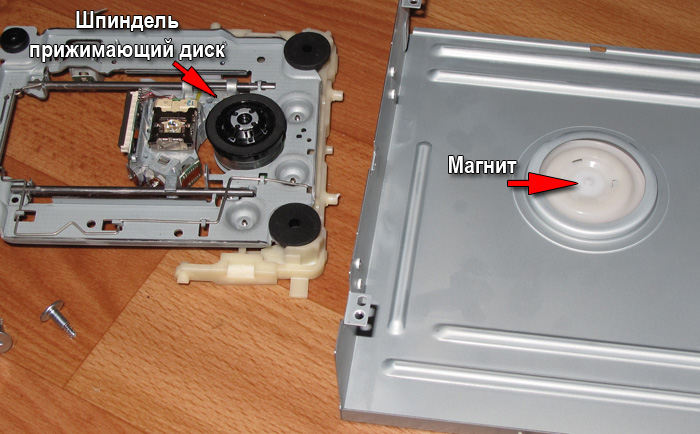

Через некоторое время замечаю, что если в приводе есть диск, то лоток выдвигается и при закрытом кожухе. Вытаскиваю лоток, и начинаю наблюдать что там происходит без него. Оказывается прижимающий диск шпиндель не может оторваться от верхней пластиковой направляющей. Снимаю кожух, прикладываю к пластиковому кружку скрепку прилипает крепко, там спрятан МАГНИТ!
Система действует по принципу магнитной защелки и тем самым крепко зажимает диск.

Начинаю думать, магнит слишком силен, моторчик опускающий шпиндель с оптической головкой вниз, слабоват. Прилепляю на металлический конус шпинделя скотч, пробую, не отрывает, прилепляю второй слой, не отрывает, прилепляю изоленту, опять не отрывает!! прилепляю второй слой изоленты, ура отрывает!!

Победа!

Нифига, инженеры компании Sony тщательно выверили оставляемый размер щели для диска, и мои нашлепки сделали ее слишком широкой, диск стал прокручиваться...

Закручинился, запечалился, стал думу думать. Привод то успел проработать несколько месяцев, и хватало ведь маленькому моторчику силенок оторвать шпиндель от цепкого магнита. А сейчас что, на пенсию вышел, устал значит! Не должон, не живой ведь, железо ведь мертвое, холодное. Да и не срок совсем при обещанной наработке то на отказ около 100тыс часов..

Стал опять все двигать и смотреть где же где же затык то происходит, вроде ровно, планка ездит, опору шпинделя опускает поднимает, все смазано, хорошо скользит. Вдруг замечаю, что планка то при нажиме под определенным углом на середине хода как будто упирается во что-то, а потом дальше проскакивает, а эта середина хода как раз совпадает с моментом отрыва шпинделя от магнита. Так так, что же это получается? Мало того что маленький моторчик выдвигает лоток, отрывает шпиндель от магнита так еще и должен отжимающую планку с усилием через препятствие протолкнуть!
Через несколько минут, место упора было обнаружено, проблема доработана напильником и устранена вместе со стружкой. Пара капель WD-40 добавила уверенности движениям. Привод правда пришлось весь разобрать, но зато отхватил немеряно экспы и получил левел ап (c)гоблин.
Все собрал обратно, лишних запчастей не осталось привод работает, читает и пишет, лоток гоняет туда сюда как по маслу.

Прилагаю подробный фотоотчет. Может быть кому-то и пригодится.

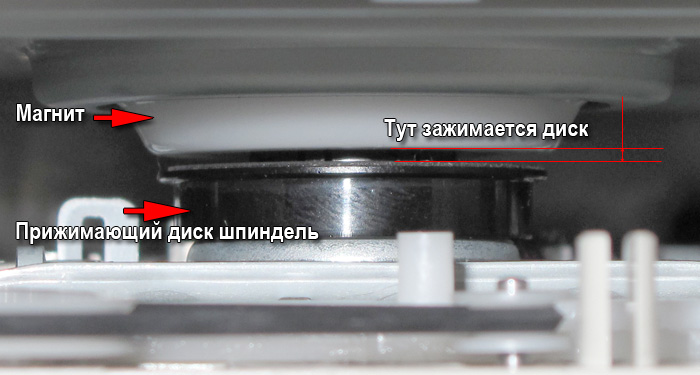

Тут видно примагниченный шпиндель

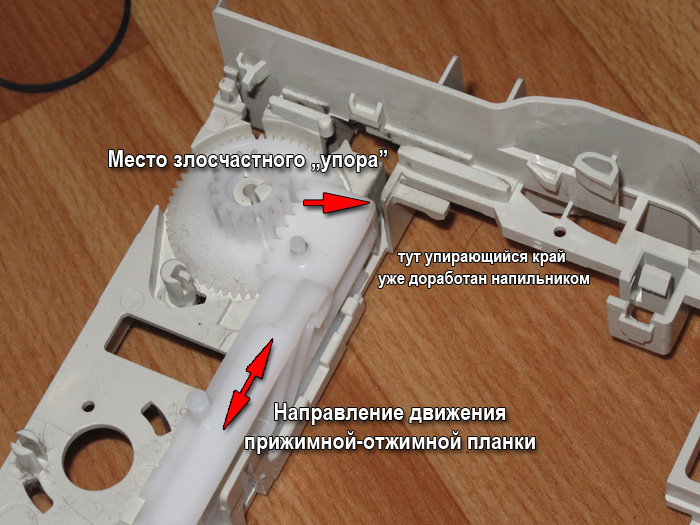

Место упора

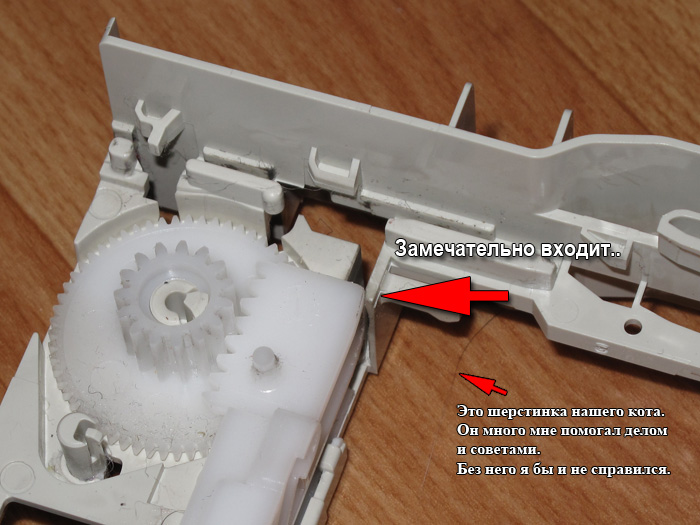

Теперь все в порядке

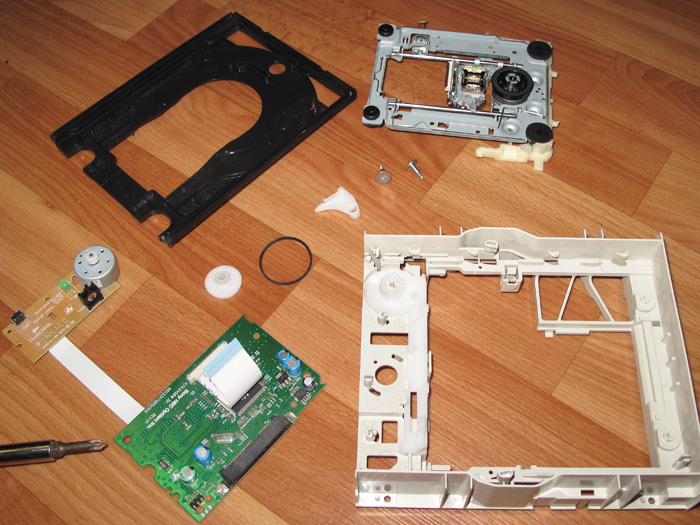

На последок просто разобранный дивидюк


Всем спасибо за внимание. За сим спешу откланяться.
