GPIO/RS485/RS422?
Ответить на тему    Форум АДСЛ КлубаЦИФРОВОЙ ФЛЕЙМ :)
Автор Сообщение
CompanyZ
Гуру
Предупреждений : 1
СообщениеДобавлено: Сб 18-05-19 : 18-03    Заголовок сообщения: GPIO/RS485/RS422? Ответить с цитатой

Господа, добрый день.
Разбирается кто либо в интерфейсах GPIO/RS485/RS422
нужен совет Прошу Вас!!!
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Сб 18-05-19 : 18-06    Заголовок сообщения: Ответить с цитатой

вопрос задай
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
CompanyZ
Гуру
Предупреждений : 1
СообщениеДобавлено: Сб 18-05-19 : 18-21    Заголовок сообщения: Ответить с цитатой

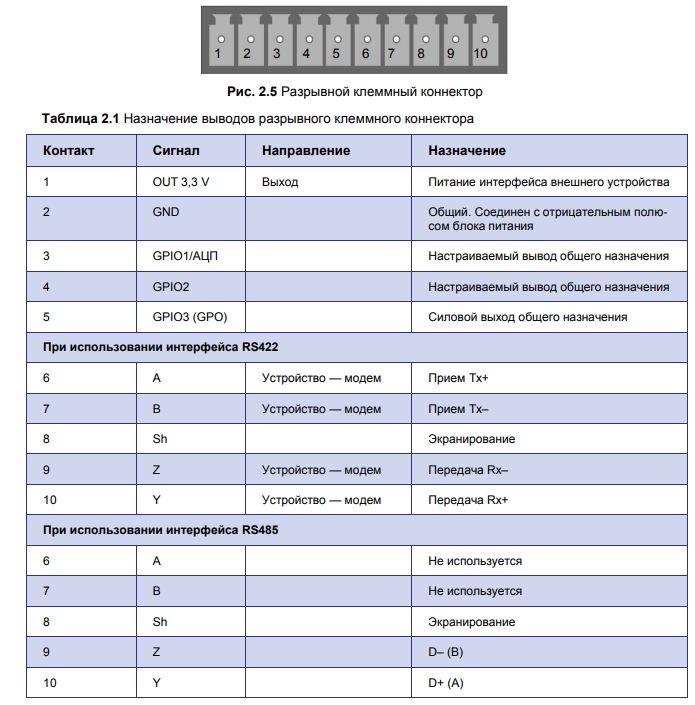

колодка GSM модема

куда и как можно зацепить электроконтактный манометр

что бы сигналы проходили на модем (замыкание-размыкание контактов)
и возможно ли это реализовать.
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Сб 18-05-19 : 18-25    Заголовок сообщения: Ответить с цитатой

можно использовать gpio2 либо gpio1

резистор 1ком между +3.3 и ногой gpio2, контакт между gnd и gpio2

в идеале пускать через промежуточно реле, чтоб не спалить модем случайно
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
CompanyZ
Гуру
Предупреждений : 1
СообщениеДобавлено: Сб 18-05-19 : 18-35    Заголовок сообщения: Ответить с цитатой

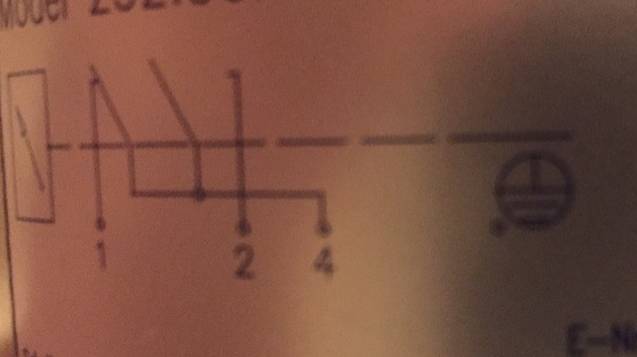

контакты 1-4 резистор 1кОм
2-4 контакт манометра
всё верно?
что за промежуточное реле?
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение
woddy
Гуру
Предупреждений : 1
СообщениеДобавлено: Сб 18-05-19 : 18-44    Заголовок сообщения: Ответить с цитатой

да, всё так

если провод длинный, на него может "пьяный электрик" подать 200вольт, или просто статика может прилететь, то рядом с модемом ставят реле и блок питания. контактом от манометра управляют реле, а контакты реле подлючают уже к модему
 Наверх
Посмотреть профиль / Отправить личное сообщение Отправить личное сообщение Посетить сайт автора
CompanyZ
Гуру
Предупреждений : 1
СообщениеДобавлено: Сб 18-05-19 : 18-56    Заголовок сообщения: Ответить с цитатой

спасибо!
