 Автор |
Сообщение |
alexs22222
Гуру
 Предупреждений : 2
|
|
 |
|
 |
CoMpOsTeR
Эксперт
 |
|
| |
|
|
woddy
Гуру
 Предупреждений : 1
|
|
| им герберы нужны. ставь диптрейс и перерисовывай |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
| выложи чертеж платы в нормальном качестве |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
CoMpOsTeR
не умею я этими прогами пользоваться увы. для меня это супер темный лес. |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
Файл для платы одназначно нужен, а вот китаец балобол, на алли цена 30 рублей, а по ссылке вылазит, 4,9 бакса.
Караул выходит за 10 плат. Но файл пригодится всеравно буду искать где сделать.
А может есть где делают подешевле чем этот китаец блин. |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
10 плат размером 5х5см стоят 13-15 баксов
10 плат размером 10х10 стоят 20-25 баксов
с учетом доставки |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|

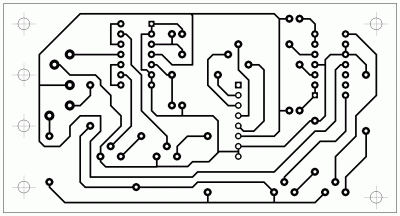

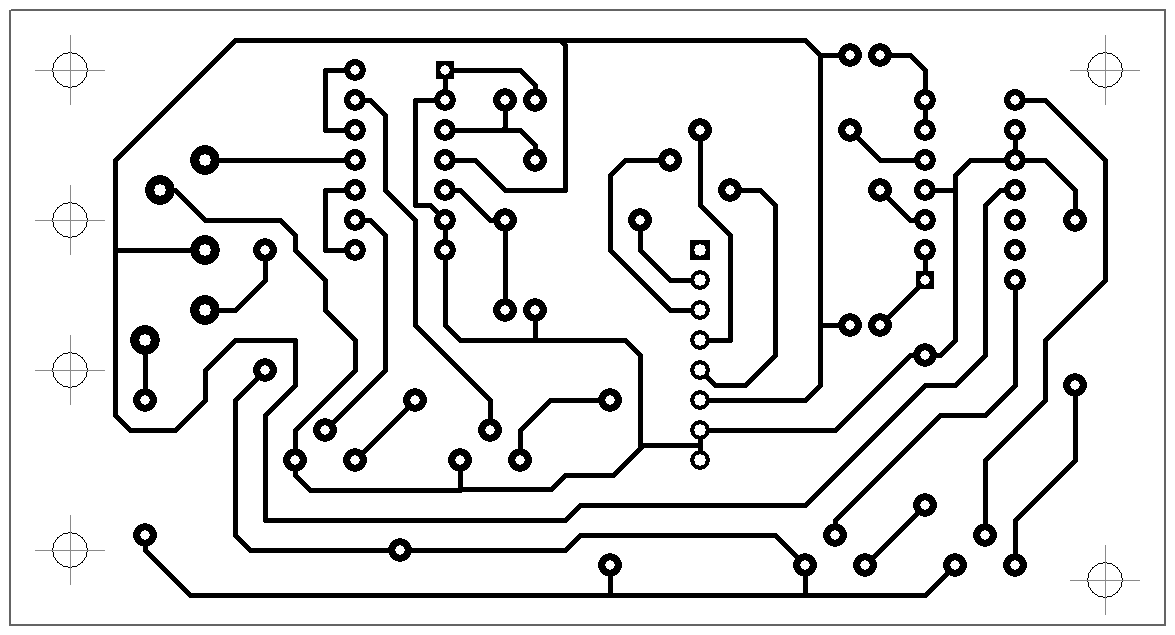

распечатай и сравни, совпадает или нет
| test2.gif |
| Описание: |
|
| Размер файла: |
20.38 KB |
| Просмотрено: |
138 раз(а) |
|
|
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
| у тебя картинки из разных сообщений разные |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
woddy

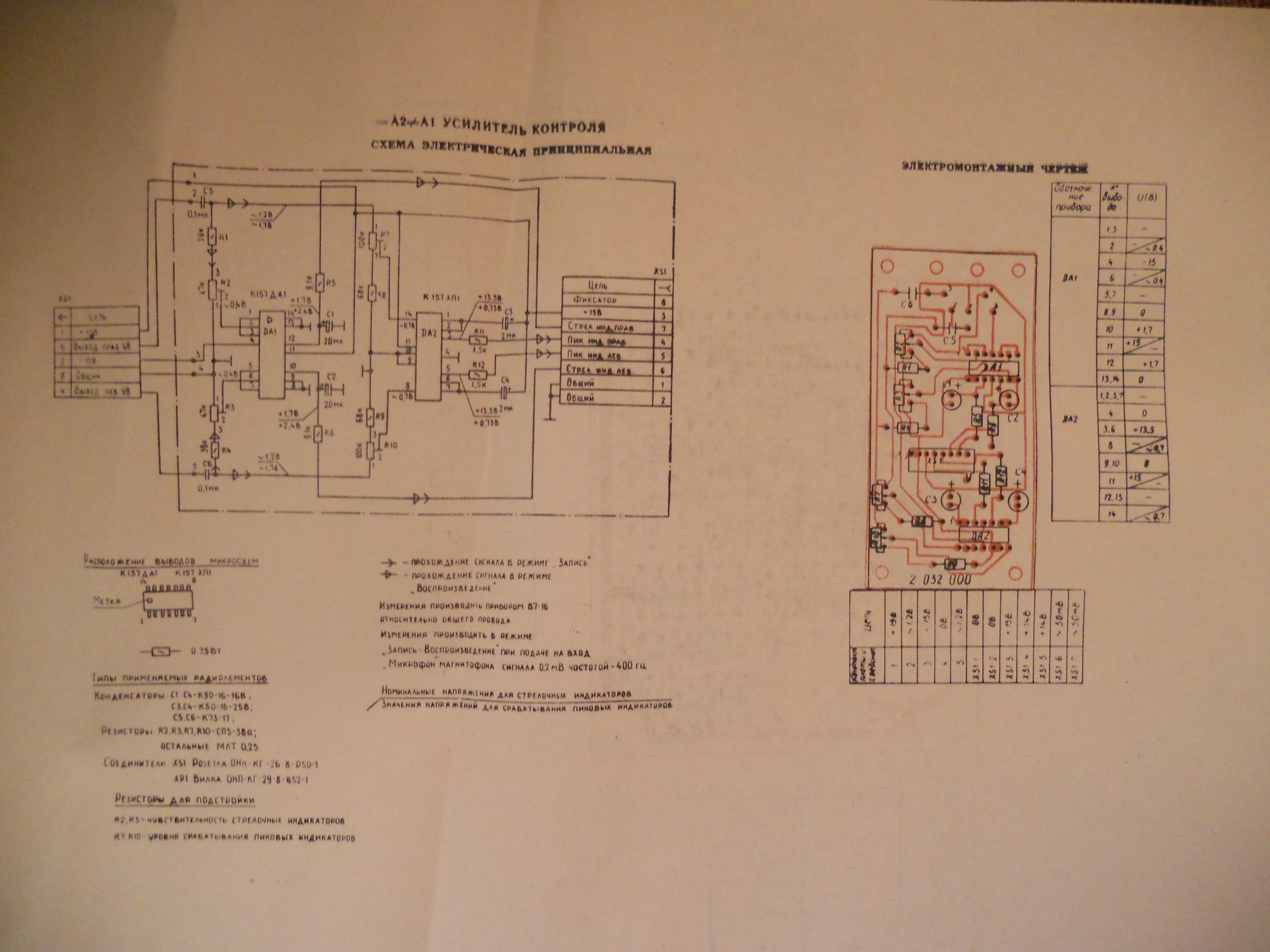

Хорошо все внимательно посмотрю и отпишусь, пока нашел только стрелкой указал, на картинке это место очень плохо видно, так как там подстроечник нарисован, там дороги нету провел красную линию.
Сегодня уже поздно напаялся, в глазах дорожки. Да и я бестолочь есть же плата. правда для установке в то устройство куда ставлю понадобилось разделить сигнал входящий, просверлил на дороге прям отверстие типа разрезал дорогу и проводком потом разбросил сигнал как мне надо было.
на схеме зеленым это разрез дорок красным сигнал подал на одну микросхему с другого места,Но это только в этом устройстве так надо было. далее лучше что б было как с завода.
тут просто принцип такой.
Это управление стрелочными индикаторами, в пиковым сигналом на светодиодах, в устройстве где устанавливаю, если с усилителя оконечного подавать на всю плату то стрелки работают нормально а пиковые светодиоды горят, а так разделил на пиковые подал с предусилителя, а на стрелки с оконечного усилителя, и получилось что все удобно работает пиковые загораются когда усь на всю катушку выворачиваешь, ну и стрелки нормально работают, а то если на стрелки подать тоже с преда они нефига не шевелтся им сигнала не хватает, и что б резисторы не менять не подбирать я решил схитрить, таким образом, далее конечно буду подбирать резисторами если понадобится, так как паять их сам же буду. а может больше не где и не понадобится такое деяние.
Спасибо за помощь, еще рассмотрю внимательно все сравню и отпишусь. |
|
| |
|
|
Serj
Гуру
 |
|
| Вуди, на первой микрухе и разъеме неправильно первая нога помечена в твоем рисунке. |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
alexs22222
размеры между отверстиями монтажными измерь штангелем. и размеры самой платы.
если цена указанная выше тебя устраивает - то дорисую. 10-20 плат обойдется 15 долларов (на самом деле чуть дешевле наверное). |
|
| |
|
|
CoMpOsTeR
Эксперт
|
|
woddy
Скажи, пожалуйста, если не секрет, а в каких программах ты платы рисуешь, разводку делаешь и дальнейшую подготовку для производства?
А также вопрос по ширине дорожек. К примеру, нарисованная тобой плата для alexs22222 не слишком ли узкие дорожки и контакные площадки имеет для домашней пайки в сравнении с оригинальной платой? Я понимаю, что ты рисовал по первой картинке, которую дал alexs22222. Отвалятся ещё дорожки и сопротивление добавят, возможно.) Пошире может или и так сойдёт? |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
CoMpOsTeR
diptrace. простой и бесплатный для некоммерческого использования. читать инструкцию надо(!!!) но это займет не больше пары часов
если паять не перегретым паяльником ничего не отвалится. на рисунке 0.4. вообще обычно 0.17 делаю дорожки. площадки для проводов можно и увеличить , это я так, на глаз набросал
паяльники без термостабилизации использовать не рекомендую в принципе. стабилизированные стоят не так дорого |
|
| |
|
|
CoMpOsTeR
Эксперт
|
|
woddy
Ага, понятно. Благодарю за информацию.
Да, подзабыл ещё. А толщина слоя меди на платах какая-то стандартная идёт или при заказе её тоже можно указывать? |
|
| |
|
|
alexs22222
Гуру
Предупреждений : 2
|
|
| CoMpOsTeR писал(а): |
woddy
Скажи, пожалуйста, если не секрет, а в каких программах ты платы рисуешь, разводку делаешь и дальнейшую подготовку для производства?
А также вопрос по ширине дорожек. К примеру, нарисованная тобой плата для alexs22222 не слишком ли узкие дорожки и контакные площадки имеет для домашней пайки в сравнении с оригинальной платой? Я понимаю, что ты рисовал по первой картинке, которую дал alexs22222. Отвалятся ещё дорожки и сопротивление добавят, возможно.) Пошире может или и так сойдёт? |
Это не сверх сложная схема, в которой нужны супер точности, ширина дорожет особого значения не имеет, До этого была плата там дорожки вообще были как нитки. Схема таже. Просто разные заводы делают для разных магнитофонов. Потому и картинка везде разная. Вудди мне делал плату сам, даже 2 шт. ВСе до сих пор отлично работает, практически тоже самое, только там схема была еще проще. Паяльник у меня нормальный, с терморегуляцией(паяльная станция) так что не чего не отвалится. В плане сам нарисовать это все я бестолочь, а вот паять я умею.Последний раз редактировалось: alexs22222 (Ср 11-10-17 : 11-20), всего редактировалось 1 раз |
|
| |
|
|
woddy
Гуру
Предупреждений : 1
|
|
CoMpOsTeR
стандартная толщина 35мкм (1oz)
нестандартная - в разы дороже. причем нестандартную толщину дешевле в новосибирске заказать будет. |
|
| |
|
|
CoMpOsTeR
Эксперт
|
|
woddy
Понял. Благодарю за инфу! |
|
| |
|
|
|
