сгорела деталька в нэтбуке

[djuniok]

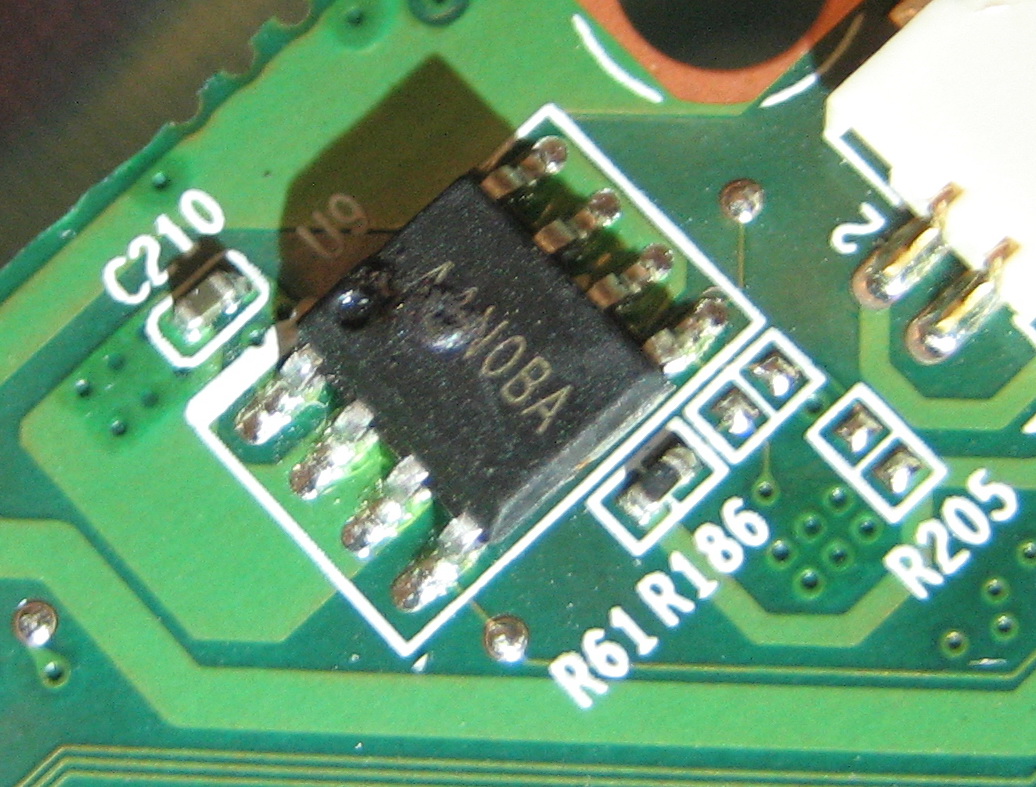

подключил я один китайский телефон к нэтбуку и всё... запахло палёным, перестали работать usb порты( разобрал бук, нашёл детальку подгоревшую! вопрос к вам форумчане, что эта за деталь??? я по маркировке смотрел, нету таких... может быть аналог какой подскажете?

[djuniok]

ап

[markoFF92]

Модель нетбука и материнской платы в студию.

[djuniok]

ноут DNS (0123869) мать clevo, модель матери позже напишу (не дома просто сейчас)

[SKALA60]

djuniok
Она не просто сгорела и скорей всего не только она одна. Если жаба не удушит, отдай спецам.
Красина 51

[SKALA60]

Это мог и контроллер USB загнуться

[woddy]

скорее стабилизатор/защита питания. надо вызванивать. если все так как я думаю - то можно заменить перемычками или самовостанавливающимися предохранителями. но в этом случае подобный "китайский" телефон может сжечь больше.

[woddy]

бери тестер и вызванивай
вывод 1 скорее всего земля
выводы 2-3 - скорее всего вход (подключен к шине питания +5в. при включенном буке на них 5в)
выводы 6-8 - скорее всего выход (подключен к 5в усб, 4й пин в усб гнезде)
выводы 4 и 5 - цифровое управление

если всё так то выпаивай чип и ставь перемычку / предохранитель между 2-3 и 6-8.

[djuniok]

да, вроди всё так! выпаял чип, начал замыкать перемычку между 2-3 и 6-8, бук сразу вырубается может быть 4 и 5 должны куда-нить подключаться?

[woddy]

ты прозвонил куда что идет? может наоборот 6-8 земля, а замыкать надо на 1

[djuniok]

ну 1 полюбому земля, а 6-8 питание с 2 вольт падает постепенно , уже 0,6

что это може быть?

[woddy]

на разъеме усб 4й пин +5в. с него на эту микросхему звонится ?
http://ru.wikipedia.org/wiki/USB

[djuniok]

звонится только 6-8

[djuniok]

хотя на этом 4-м пине не 5 вольт, а как на 6-8 начинается с 2-вольт и постепенно падает....

[woddy]

видимо еще что-то выгорело

[djuniok]

наверно... понесу в мастерскую)) спасибо за помощь!
