Настройка MAC фильтра на модемы ZyXEL

Настройка MAC фильтра на модемы ZyXEL

Дата публикации: Tuesday, 02 January, 2007, 03:43; Просмотров: 446

Фильтр был проверен на модемах: ZyXEL Prestige 645R EE, ZyXEL OMNI ADSL LAN EE и ZyXEL P660RU EE Annex B.

Ниже приведён пример настройки фильтра по MAC адресу на модеме ZyXEL Prestige 645R EE:

Будем настраивать правила общего фильтра. Общие фильтры служат для фильтрации пакетов, не относящиеся к IP (для IP есть отдельно правило). В случае общих правил модем обращается с пакетом, как с битовым потоком. Ту часть пакета, которая подлежит проверке, определяет поле «Offset» и поле «Length», оба измеряемые в байтах. Модем применяет «Mask» к блокам данных перед операцией сравнения результатов со значением «Value», для которого и определяется соответствие. В полях маски и значения задаются шестнадцатеричные числа.


Итак фильтр делаем по MAC адресу, по сравнению с нижепреведёнными скриншотами у Вас отличается только поле «Value».

В данном случае – «Value» - это и есть мак адрес нашей сетевой карты.

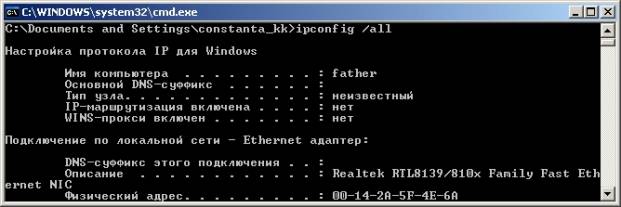

Узнать его можно введя в командной строке команду:

cmd ->

ipconfig /all

Появится ряд параметров, где Вас интересует параметр «Физический адрес»:

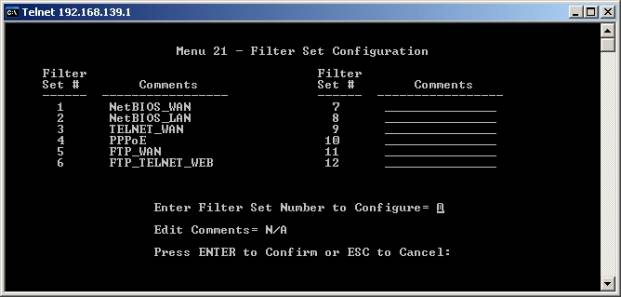

Телнетом заходим на модем, попадаем в главное окно системного терминала:


[Image]



Создадим новый фильтр, в данном случае пустая строка 7, значит в строке «Enter Filter Set Number to Configure» ставим цифру «7»;

В меню «Edit Comments» пишем имя нашего фильтра, например, - «MAC» (mac адрес);

Переходим в строку «Press ENTER to Confirm or ESC to Cancel», т.е. если [ENTER], то переходим к редактированию правила для фильтра, соответственно - если [ESC], то отмена.

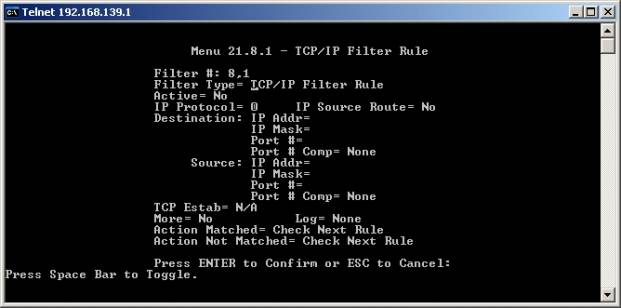

Итак, перешли в правило редактирования фильтра:



[Image]



Выбираем в «Filter Type» - «Generic Filter Rule» (Правило общего фильтра).

[Пробел].

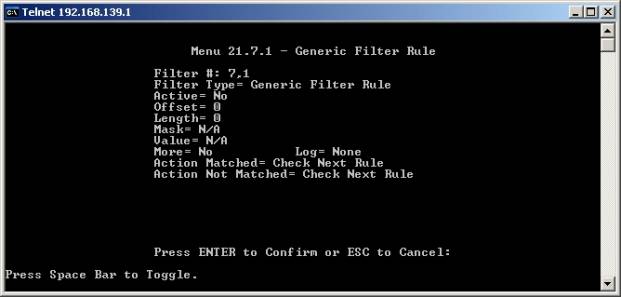

Меню сменилось:



[Image]



[Image]

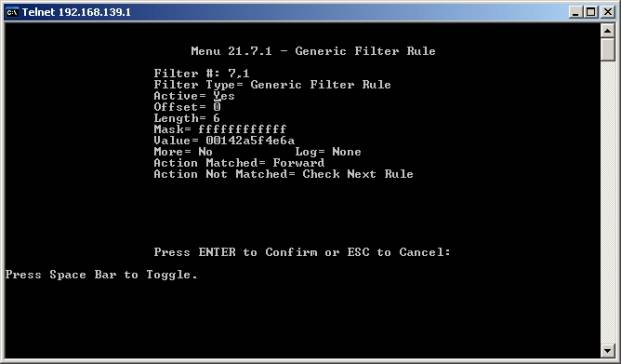

Делаем это правило активным- «Active» – «Yes»;

Выбираем смещение «Offset» – «0»;

В поле «Length» значение ставим «6»;

Ставим «Mask» – «ffffffffffff» – 12 буковок «f»;

Вводим значение mac-а нашей сетевой в поле «Value», без пробелов - всё подряд. (см. выше как посмотреть mac адрес);

В поле «Action Matched» ставим «Forward» (Переслать);

В поле «Action Not Matched» ставим «Check Next Rule» (Проверить по следующему правилу);

Переходим в строку «Press ENTER to Confirm or ESC to Cancel», нажимаем [ENTER].

В появившемся меню создаём второй фильтр «Enter Filter Rule Number (1-6) to Configure:», т.е. ставим цифру «2» и [ENTER].

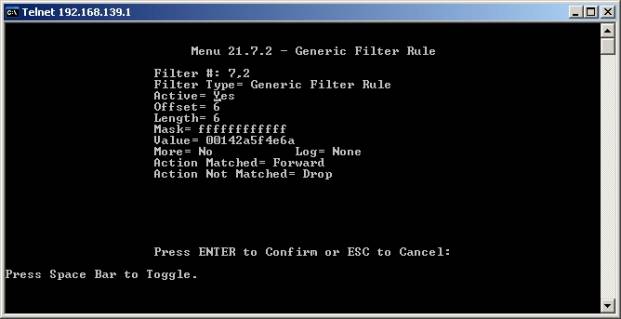

Редактируем новый фильтр как показано на рисунке, обратите внимание, что в поле «Length» значение нужно изменить с «0» на «6».

В поле «Action Not Matched» ставим «Drop» (Сбросить).

[Image]



Вот и всё.

Теперь этот фильтр не забудьте сохранить.

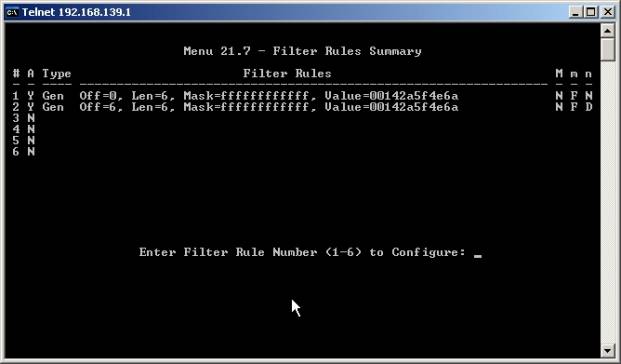

Что-то подобное у Вас должно получиться:



[Image]



Применение:

Можно применить отдельно на любой PVC, например на IP-TV.

А  зачем применять? См., например, здесь

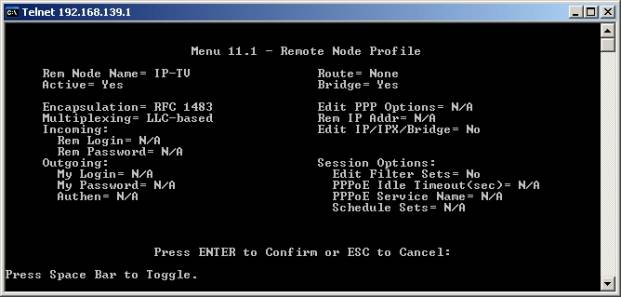

Для этого Выбираем меню 11, выбираем PVC, куда мы хотим применить данный фильтр (например IP-TV):



[Image]



В «Edit filter sets» нажимаем [пробел], затем либо [enter] либо [стрелка вниз];

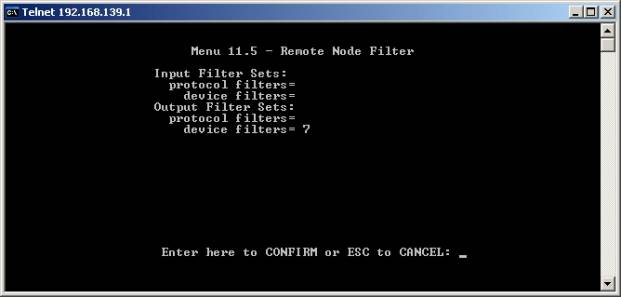

В меню «output filter sets», - «device filters» - ставим номер нашего фильтра (в данном случае-7);



[Image]



Не забудьте применить (сохранить).

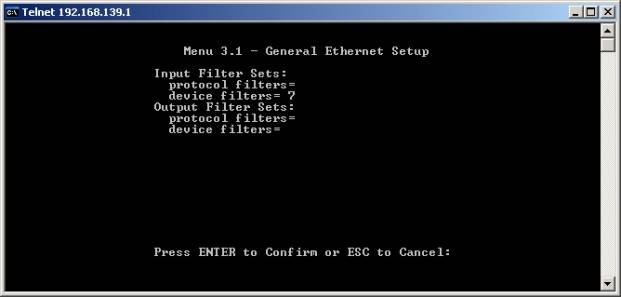

Далее применяем фильтр для всех PVC - меню 3.1. «General Ethernet Setup» - «input filter sets», - «device filters» - ставим номер нашего фильтра.



[Image]

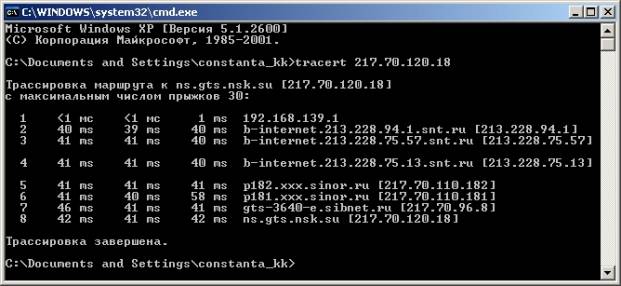

Результат на лицо - всё работает.



[Image]



Проверка:

Модем подключался к другому сетевому интерфейсу – пакеты не проходят.

У «родной» сетевой при изменении даже одной цифры мак адреса - не работает.

А если сделано всё как написано выше – всё пингуется и работает.

P.S.

Можно добавить ещё MAC адреса в фильтр - особенно актуально, если, например, два или более компьютеров имеют общее подключение через HUB, либо приставка с Ethernet интерфейсом для просмотра IP-TV (ее мак адрес можно посмотреть на коробке от приставки, либо в инструкции). Тогда начиная с первого и в последующих правилах в поле «Action Not Matched» ставим «Check Next Rule» (Проверить по следующему правилу), а в последнее правило - ставим «Drop» (Сбросить).


Написание интструкции: constanta
Правки и общая редакция: hex
Тестирование: Egor
