Настройка модема D-Link DSL-500T RU

ВНИМАНИЕ!
Для пользователей со старыми логинами вида ats...
  • Для интернета VPI / VCI = 8 / 35
  • Для телевидения VPI / VCI = 0 / 35
Для остальных пользователей (логины вида nsk..., brd..., kbs... и т.д.)
  • Для интернета VPI / VCI = 0 / 35
  • Для телевидения VPI / VCI = 1 / 36
Учитывайте эти параметры при чтении инструкции, т.к. цифры на скриншотах могут отличаться!

Настройка делалась на модеме с установленной официальной прошивкой ADSL2+ от 30.09.2005. Пример настройки модема с заводской прошивкой есть на сайте D-Link, vpi/vci нам указаны неверно (нужно указывать 8/35), но в остальном можно пользоваться. Настройки Windows от прошивки не зависят.



1. В адресной строке браузера вводим адрес модема (192.168.1.1). В открывшемся окне вводим логин и пароль

(заводские настройки: логин “admin”, пароль “admin”).
Если не получилось, а в области уведомлений горит значок, кричащий, что «подключение ограничено или отсутствует», то необходимо настроить сетевые параметры (см. соответствующий раздел ЧаВО)
2. Выбираем пункт “WAN” в меню слева. Если в выпадающем списке “PVC” выбрано не "Pvc 0", выбираем "Pvc 0".

3. Заполняем следующие поля:

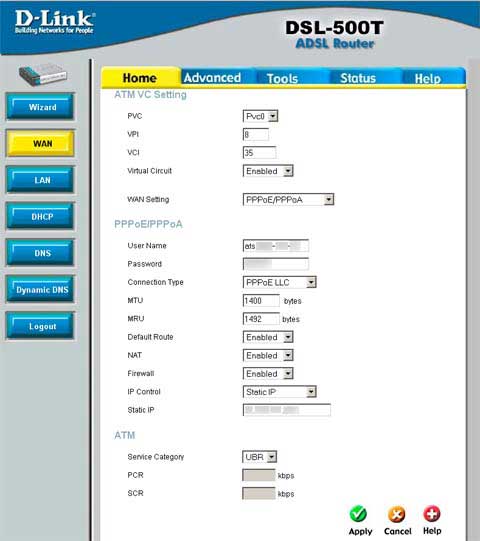

Если Вы настраиваете модем в режиме роутера, то заполняйте следующие поля:
VPI – 8
VCI – 35
Virtual Circuit – Enabled
WAN Setting – PPPoE/PPPoA
User Name – логин из листа регистрации
Password – пароль из листа регистрации
Connection Type – PPPoE LLC
MTU, MRU – не трогаем
Default Route, NAT, Firewall – Enabled
IP Control – Static IP
Static IP – пишем «выделяемый IP-адрес» из листа регистрации.

Нажимаем зеленую кнопку “Apply”.

[Image]

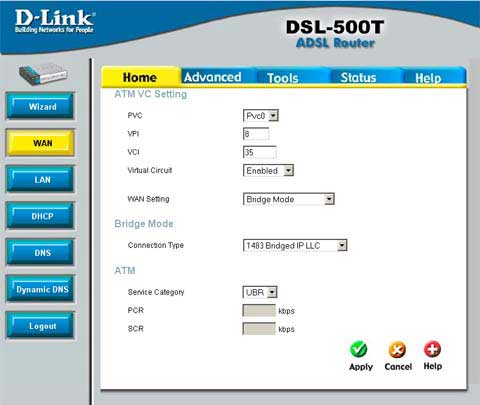

Если Вы настраиваете модем в режиме бриджа (моста), то заполняйте следующие поля:


VPI – 8
VCI – 35
Virtual Circuit – Enabled
WAN Setting – PPPoE/PPPoA
Connection Type – 1483 Bridged IP LLC

Нажимаем зеленую кнопку “Apply”.


[Image]

4. Настраиваем Windows


Если модем настроен в режиме роутера:
Открываем окно сетевых подключений: Пуск -> Панель управления -> Сетевые подключения
Выбираем «Создание нового подключения» из меню слева.
Нажимаем «Далее -> Подключить к Интернету -> Установить подключение вручную -> Через постоянное высокоскоростное подключение».
Поздравляю, настройка закончена. Теперь Вы всегда в онлане.

Если модем настроен в режиме моста:Открываем окно сетевых подключений: Пуск -> Панель управления -> Сетевые подключения
Выбираем «Создание нового подключения» из меню слева.
Нажимаем «Далее -> Подключить к Интернету -> Установить подключение вручную -> Через высокоскоростное подключение, запрашивающее имя пользователя и пароль». Вводим желаемое название для подключения (например, "WebStream"), нажимаем «далее».
Заполняем поля: в поле «имя пользователя» вводим логин из листа регистрации, в поля «пароль» и «подтверждение» — пароль из листа регистрации.
Нажимаем «далее», по желанию можно поставить галочку, чтобы ярлык для подключения добавился на рабочий стол.
Теперь можно пользоваться этим подключением как обычным dial-up.

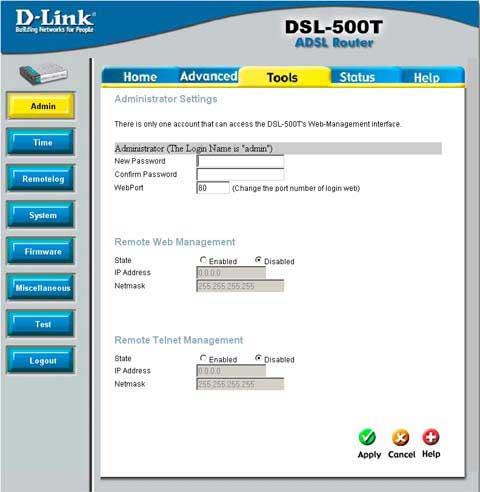

5. Также настоятельно рекомендуется сменить пароль на модеме.

Делается это так: в строке браузера набираем 192.168.1.1, вводим логин “admin” и пароль “admin” (заводские настройки).
Выбираем сверху вкладку “Tools”, в этой вкладке из меню слева выбираем “Admin”.
В разделе «Administrator (The Login Name is “admin”)" в поля “New Password” и “Confirm Password” вводим желаемый пароль.
Нажимаем “Apply”.
Теперь для того, чтобы получить доступ к настройкам модема, нужно использовать логин “admin” и Ваш новый пароль.

[Image]

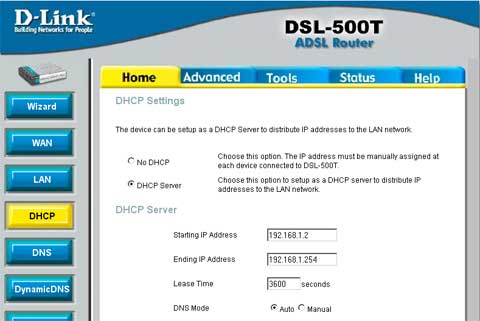

6. Кроме того, можно настроить модем так, чтобы он автоматически назначал все адреса.

[Image]

Делается это так: в строке браузера набираем 192.168.1.1, вводим логин “admin” и пароль, во вкладке “Home” выбираем пункт “DHCP”, там ставим галочку на “DHCP Server”, и нажимаем знакомую зеленую кнопку “Apply” справа внизу.


После этого открываем вкладку сетевых подключений (Пуск -> Панель управления ->Сеть и подключения к интернету -> Сетевые подключения), снова открываем то самое окошко, в которое мы вписывали адреса в пункте 1.1 (иконка с подключением к вебстриму – правой кнопкой, свойства, «Протокол Интернета (TCP/IP)", свойства), и выставляем галочки обратно на «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически». Давим “OK”.
Всё.

Прошивки

В модеме есть возможность самостоятельно обновить микропрограмму («прошивку»). Последняя на текущий момент версия вышла 22.05.2006.
В этом руководстве описывается настройка модема с установленной прошивкой от 30.09.2005, но в более новых, от 29.04.2006 или 22.05.2006, настройки точно такие же.
Инструкцию по установке прошивок можно найти на официальном сайте производителя. Инструкция устарела, с новыми прошивками интерфейс будет немного отличаться, но названия основных пунктов меню такие же или аналогичные. Сами прошивки тоже можно найти на сайте D-Link.
Если у Вас модем с прошивкой ADSL, инструкцию по обновлению до ADSL2+ и саму обновлялку брать здесь.


ВНИМАНИЕ!
Все делать СТРОГО по инструкции, некорректная перепрошивка может быть чревата непредсказуемыми последствиями вплоть до убитого модема. Если модем работает и не доставляет проблем, возможно, лучше его просто не трогать.

Инструкция подготовлена Little Green Man
